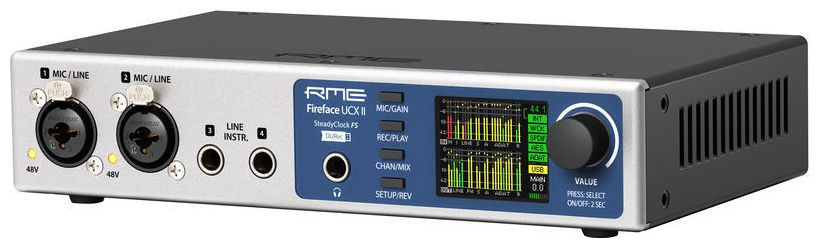

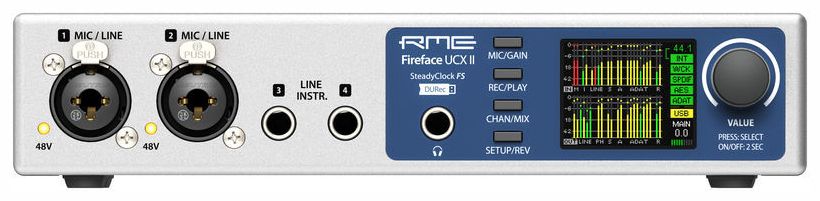

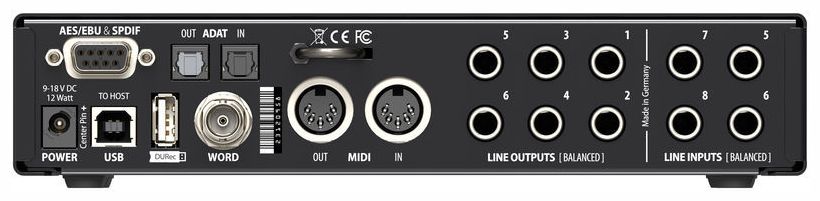

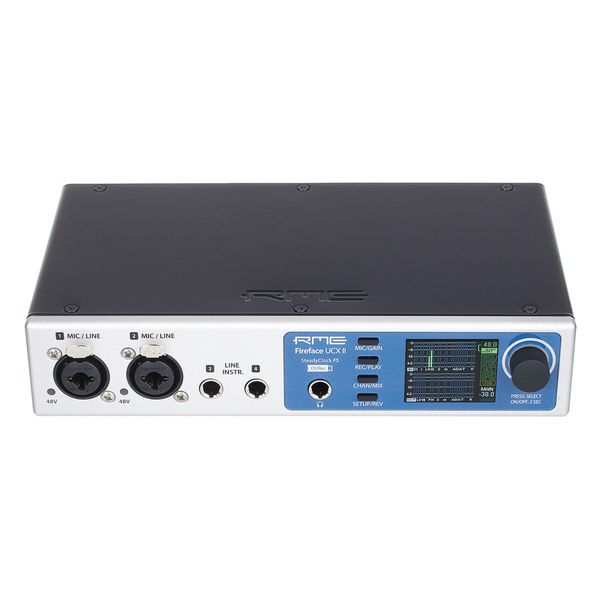

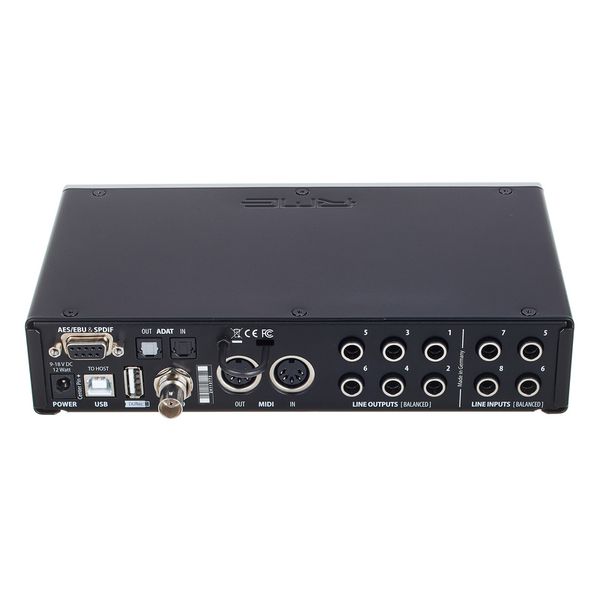

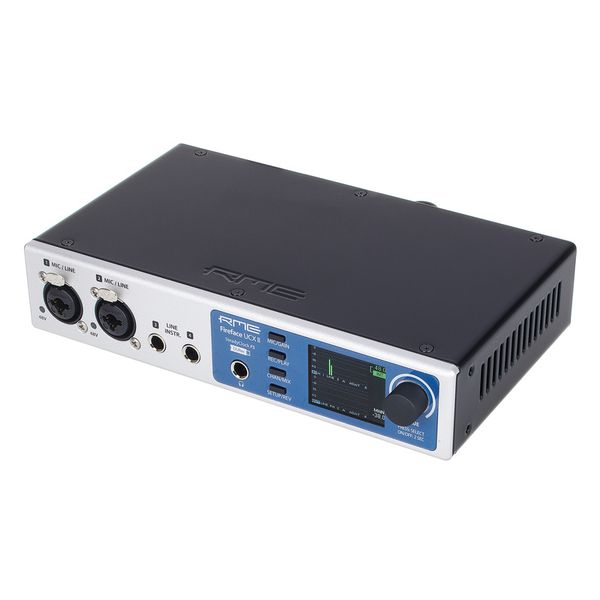

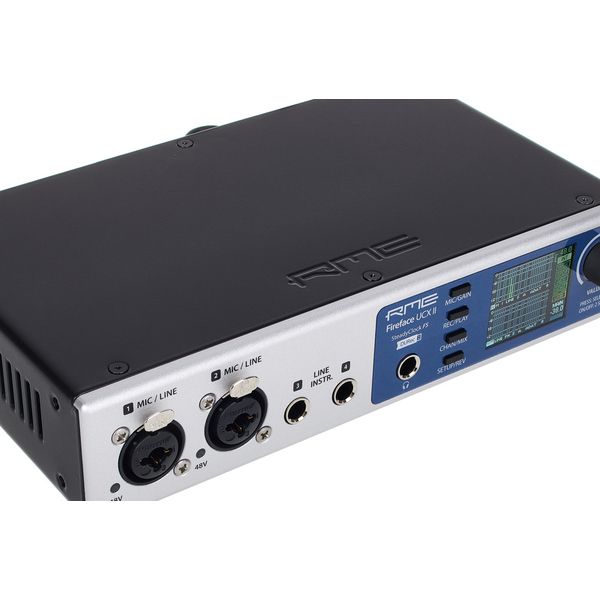

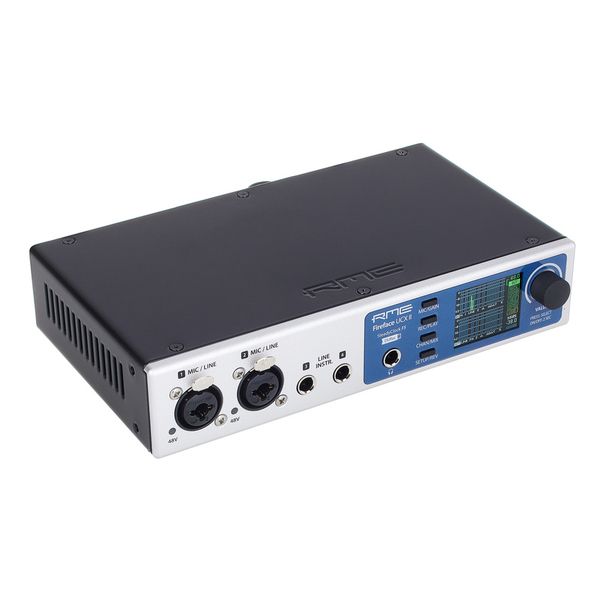

Внешняя звуковая карта RME Fireface UCX II

• Тип: аудиоинтерфейс;

Аналоговые линейные входы 5-8 4 x 1/4” TRS (электронно-симметричные):

• Разрядность: 24 бит;
• Соотношение сигнал / шум (SNR): 112 дБ RMS невзвешенное, 115 дБА;
• Частотная характеристика при 44,1 кГц, -0,1 дБ: 5 Гц - 20,8 кГц;
• Частотная характеристика при 96 кГц, -0,5 дБ: 3 Гц - 45,8 кГц;
• Частотная характеристика при 192 кГц, -1 дБ: 2 Гц - 92 кГц;
• Коэффициент нелинейных искажений: < -110 дБ, <0,00032%;
• Коэффициент нелинейных искажений + шум: < -104 дБ, <0,00063%;
• Разделение каналов: > 110 дБ;
• Входное сопротивление: 8 кОм небалансный, 12 кОм балансный;
• Входная чувствительность: +19 дБн и +13 дБн, переключаемая;
• Переменное усиление: от 0 до +12 дБ;
• Минимальный уровень для 0 дБ FS: +1 дБн, -1,2 дБВ;

Аналоговые входы 3-4 2 x TRS/TS (балансный / небалансный):

• Разрядность: 24 бит;
• Соотношение сигнал / шум (SNR): 112 дБ RMS невзвешенное, 115 дБА;
• Частотная характеристика при 44,1 кГц, -0,1 дБ: 5 Гц - 20,8 кГц;
• Частотная характеристика при 96 кГц, -0,5 дБ: 3 Гц - 45,8 кГц;
• Частотная характеристика при 192 кГц, -1 дБ: 2 Гц - 92 кГц;
• Коэффициент нелинейных искажений: < -110 дБ, <0,00032%;
• Коэффициент нелинейных искажений + шум: < -104 дБ, <0,00063%;
• Разделение каналов: > 110 дБ;
• Входной импеданс: 1 МОм (инструментальный), 13 кОм (линейный, балансный), 9 кОм (линейный, небалансный);
• Максимальный входной уровень, +19 дБн, усиление 0 дБ: +19 дБн (линейный), +13 дБн (инструментальный);
• Максимальный входной уровень, +13 дБн, усиление 12 дБ: +1 дБн (линейный), -5 дБн (инструментальный);
• Дополнительный каскад усиления: от 0 до +12 дБ;
• Входное усиление инструментального: +6 дБ;
• Минимальный уровень для 0 дБFS: +1 дБн, -1,2 дБВ;

Аналоговые линейные входы 1-2 2 x 1/4” TRS (электронно-симметричные):

• Разрядность: 24 бит;
• Соотношение сигнал / шум (SNR): 112 дБ RMS невзвешенное, 115 дБА;
• Частотная характеристика при 44,1 кГц, -0,1 дБ: 5 Гц - 20,8 кГц;
• Частотная характеристика при 96 кГц, -0,5 дБ: 3 Гц - 45,8 кГц;
• Частотная характеристика при 192 кГц, -1 дБ: 2 Гц - 92 кГц;
• Коэффициент нелинейных искажений: < -110 дБ, <0,00032%;
• Коэффициент нелинейных искажений + шум: < -104 дБ, <0,00063%;
• Разделение каналов: > 110 дБ;
• Входное сопротивление: 10 кОм (балансный), 5 кОм (небалансный);
• Максимальный входной уровень, усиление 0 дБ: +24 дБн;
• Максимальный входной уровень, усиление 75 дБ: -51 дБн;

Аналоговые линейные выходы 1-6 6 x 1/4” TRS (серво-балансные):

• Разрядность: 24 бит;
• Динамический диапазон: 112 дБ RMS невзвешенный, 115 дБА;
• Частотная характеристика при 44,1 кГц, -0,5 дБ: 5 Гц - 20,8 кГц;
• Частотная характеристика при 96 кГц, -0,5 дБ: 5 Гц - 45 кГц;
• Частотная характеристика при 192 кГц, -1 дБ: 5 Гц - 89 кГц;
• Коэффициент нелинейных искажений: < -108 дБ, <0,0004%;
• Коэффициент нелинейных искажений + шум: < -104 дБ, <0,00063%;
• Разделение каналов: > 110 дБ;
• Максимальный выходной уровень: +19 дБн;
• Выходное сопротивление: 75 Ом;
• Переключаемый выходной уровень: +19 дБн, +13 дБн, +4 дБн;

Выход на наушники (7-8) 1 x 1/4” TRS (несимметричный):

• Разрядность: 24 бит;
• Динамический диапазон: 112 дБ RMS невзвешенный, 115 дБА;
• Частотная характеристика при 44,1 кГц, -0,5 дБ: 5 Гц - 20,8 кГц;
• Частотная характеристика при 96 кГц, -0,5 дБ: 5 Гц - 45 кГц;
• Частотная характеристика при 192 кГц, -1 дБ: 5 Гц - 89 кГц;
• Коэффициент нелинейных искажений: < -108 дБ, <0,0004%;
• Коэффициент нелинейных искажений + шум: < -104 дБ, <0,00063%;
• Разделение каналов: > 110 дБ;
• Максимальный выходной уровень при 0 дБ FS, High: +19 дБн;
• Максимальный выходной уровень при 0 дБ FS, низкий: +4 дБн;
• Выходное сопротивление: 1 Ом;
• Максимальная мощность на канал при нагрузке 32 Ом, 0,1% THD: 210 мВт (2,6 В среднекв., +10,5 дБн);

Цифровой вход AES / EBU 1 x XLR (трансформаторно-симметричный, гальванически развязанный):

• Высокочувствительный входной каскад: < 0,3 Впик;
• Совместимость с SPDIF;
• Принимает: пользовательский и профессиональный форматы;
• Диапазон удержания: 27 кГц - 200 кГц;
• Подавление джиттера: > 50 дБ (2,4 кГц);

Вход коаксиальный SPDIF 1 x RCA:

• Высокочувствительный входной каскад: < 0,3 Впик;
• Принимает: пользовательский и профессиональный форматы;
• Диапазон удержания: 27 кГц - 200 кГц;
• Подавление джиттера: > 50 дБ (2,4 кГц);

Вход ADAT Optical 1 x TOSLINK:

• Стандарт: 8 каналов 24 бита, до 48 кГц;
• Двойная скорость (S / MUX): 4 канала 24 бит 96 кГц;
• Четырехскоростной (S / MUX4): 2 канала 24 бит 192 кГц;
• Bitclock PLL обеспечивает точную синхронизацию даже при работе с переменной скоростью;
• Диапазон удержания: 31,5 кГц - 50 кГц;
• Подавление джиттера: > 50 дБ (2,4 кГц);
• Совместимость с SPDIF (автоматическое определение);

Вход Word Clock 1 x BNC:

• Переключаемая внутренняя терминация 75 Ом;
• Схема адаптации сигнала: обновление сигнала посредством автоцентрирования и гистерезиса;
• Диапазон уровней: 1.0 Впик - 5.6 Впик;
• Диапазон удержания: 27 кГц - 200 кГц;
• Подавление джиттера: > 50 дБ (2,4 кГц);

Цифровой выход AES / EBU 1 x XLR (трансформаторно-симметричный, гальванически развязанный):

• Уровень выходного сигнала: 4,5 Впик (профессиональный), 2,6 Впик (пользовательский);
• Однопроводный режим, частота дискретизации: 28 кГц - 200 кГц;

Цифровой выход коаксиальный SPDIF 1 x RCA:

• Уровень выходного сигнала: 1,2 Впик (профессиональный), 0,6 Впик (пользовательский);
• Однопроводный режим, частота дискретизации: 28 кГц - 200 кГц;

Цифровой выход ADAT 1 x TOSLINK:

• Стандарт: 8 каналов 24 бита, до 48 кГц;
• Двойная скорость (S / MUX): 4 канала 24 бит 96 кГц;
• Четырехскоростной (S / MUX4): 2 канала 24 бит 192 кГц;

Цифровой выход Word Clock 1 x BNC:

• Макс. выходное напряжение: 5 Впик;
• Выходное напряжение при нагрузке 75 Ом: 4,0 Впик;
• Выходное сопротивление: 10 Ом;
• Частотный диапазон: 27 кГц - 200 кГц;

Клок сигнал: внутренний, ADAT, AES, SPDIF, Word Clock:

• Подавление джиттера внешних клок сигналов: > 50 дБ (2,4 кГц);
• Эффективное влияние джиттера синхросигнала на АЦ и ЦА преобразование: близко к 0;
• PLL обеспечивает нулевое падение напряжения даже при джиттере более 100 нс;
• Цифровая Bitclock PLL для бесперебойной работы ADAT с переменной скоростью;
• Поддерживаемые частоты дискретизации: от 28 кГц до 200 кГц;

MIDI: In, Out (5-контактные разъемы DIN):

• Высокоскоростной режим: джиттер и время отклика менее 1 мс;
• Отдельные 128-байтовые FIFO для ввода и вывода;
• Типичная потребляемая мощность: 13 Вт
• Ток при рабочем напряжении 12 В: 910 мА (11 Вт)
• Диапазон температур: от + 5° до + 50°
• Относительная влажность: <75%, без конденсации
• Размеры (с рэковым креплением): 265 x 44 x 155 мм
• Размеры (без рэкового крепления): 215 x 44 x 130 мм
• Вес: 0,91 кг
