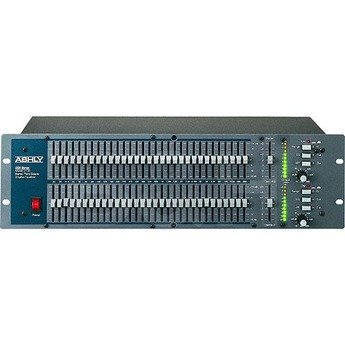

Эквалайзер Ashly GQX-3102

Ashly GQX-3102 представляет собой аналоговый графический двухканальный 31-полосный 1/3 октавный эквалайзер, предназначенный для концертного применения и коммерческих профессиональных инсталляций. Помимо фейдерных настроек подъема/подавления частот в устройстве применяется дополнительный регулируемый НЧ (HP) фильтр для среза очень низких частот, возникающих от ветра или призвуков пола. Частота этого фильтра регулируется в пределах 14 Гц – 280 Гц. Переключатель диапазона фейдеров позволяет выбрать значения 6 или 15 дБ. 15 дБ диапазон применяется, когда нужна сильная эквализация. Выбор 6 дБ позволяет получить шкалу фейдера с большим разрешением и осуществлять более точную настройку.

Выключатель EQ bypass дает возможность быстро сравнить измененный сигнал с исходным. Этот выключатель не отменяет действие НЧ фильтра. Для настройки общего гейна каждый канал имеет отдельный фейдер Gain. Уровни сигнала на выходе эквалайзера отображаются с помощью 10-позиционных двухцветных светодиодных индикаторов. Помимо этого на каждом канале имеется отдельный Clip индикатор, срабатывающий при достижении сигналом в любом месте тракта устройства уровня в пределах 3 дБ клиппинга.

Фейдеры эквалайзера имеют полный ход 45 мм и оснащены металлическими ползунками с точкой фиксации в среднем положении, используемом как выключатель данного фильтра для уменьшения шума, когда полоса не используется.

В эквалайзере применяются фильтры Wein-Bridge, имеющие высококачественные компоненты, а специально разработанные суммирующие усилители обеспечивают исключительно точную реакцию устройства, низкий уровень шума, пренебрежимо малый уровень искажений, а также великолепную защищенность от влияния магнитных полей.

Особенности Ashly GQX-3102:

• 2 канала.
• 31 полоса эквализации на канал.
• Настраиваемый НЧ (Hi-Pass) фильтр 12 дБ/октава.
• 45 мм фейдеры с металлическими ползунками и фиксацией в среднем положении.
• Дизайн True Constant “Q” (с постоянной добротностью).
• Высококачественные компоненты, обеспечивающие высокую точность фильтров (≤3%).
• Точные Wein-Bridge фильтры.
• Переключаемый диапазон подъема/среза  ±6 дБ или ±15 дБ.
• Двухцветные 10-позиционные LED индикаторы уровня.
• LED индикация пиков.
• Балансные входы, серво-балансные выходы.
• XLR, TRS и Euroblock коннекторы.
• Универсальное питание 100–240 В AC.
• Нередко встречается в райдерах.
