Классика: Oberheim Matrix 12
Середина 1980-х годов стала переломным моментом в истории электронной музыки.
Yamaha DX7 с его FM-синтезом покорял мир, Fairlight и PPG открывали эру семплирования, а аналоговые синтезаторы стремительно теряли популярность, уступая место более современным и доступным цифровым инструментам.
Но даже в разгар цифровой революции нашлись производители, которые предпочли иной путь развития. Они приняли решение использовать новые компьютерные технологии не для отказа от аналогового звука, а для его качественного преобразования. И самым ярким примером этой идеи стал Oberheim Matrix-12 — синтезатор, который открыл целую вселенную звуков за пределами «цифры».
Этот синтезатор был целым аналого-цифровым комплексом: 12 голосов полифонии, два аналоговых осциллятора на голос, уникальный фильтр с 15 режимами, пять LFO, пять огибающих, три генератора слежения и система матричной модуляции.
Сегодня Matrix-12 - это вершина истории Oberheim и, вероятно, один из самых совершенных аналоговых полисинтезаторов из когда-либо созданных.
История
К началу 80-х годов синтезаторы Oberheim были хорошо известны на рынке музыкального оборудования за счет превосходного звучания и понятной архитектуры синтеза. А создание протокола MIDI и плодотворное сотрудничество Тома Оберхайма и Дуга Кертиса (создателя легендарных чипов Curtis) позволили компании выйти на новый уровень, представив уникальную линейку аналоговых субтрактивных синтезаторов с системой матричной модуляции.
Созданная командой инженеров система по сути представляла собой цифровую версию патч-кабелей, используемых в модульных синтезаторах, что давало огромные возможности модуляции и как следствие, формирования звука.
Первой моделью, дебютировавшей в 1984 году, стала Xpander — это настольный звуковой модуль с шестью аналоговыми голосами. Тесное сотрудничество главных инженеров Маркуса Райла и Мишеля Дойдика с Дугом Кертисом позволило разработать совершенно новые микросхемы, которые легли в основу Xpander, а позже и Matrix-12. Именно эти интегральные схемы позволили реализовать сложные типы синтеза и систему Matrix Modulation, задуманные командой Oberheim.
Кстати, партнерство между Том Оберхайм и Дугом Кертисом началось еще задолго до создания серии Matrix, с совместной работы над чипами для модуля Programmer. В последствии каждый синтезатор Oberheim оснащался чипами Curtis.
Xpander стал одним из первых автономных звуковых модулей, работающих с протоколом MIDI. Появление MIDI позволило изменить концепцию, когда каждый синтезатор должен иметь встроенную клавиатуру и положило начало развитию стоечных и настольных звуковых модулей.

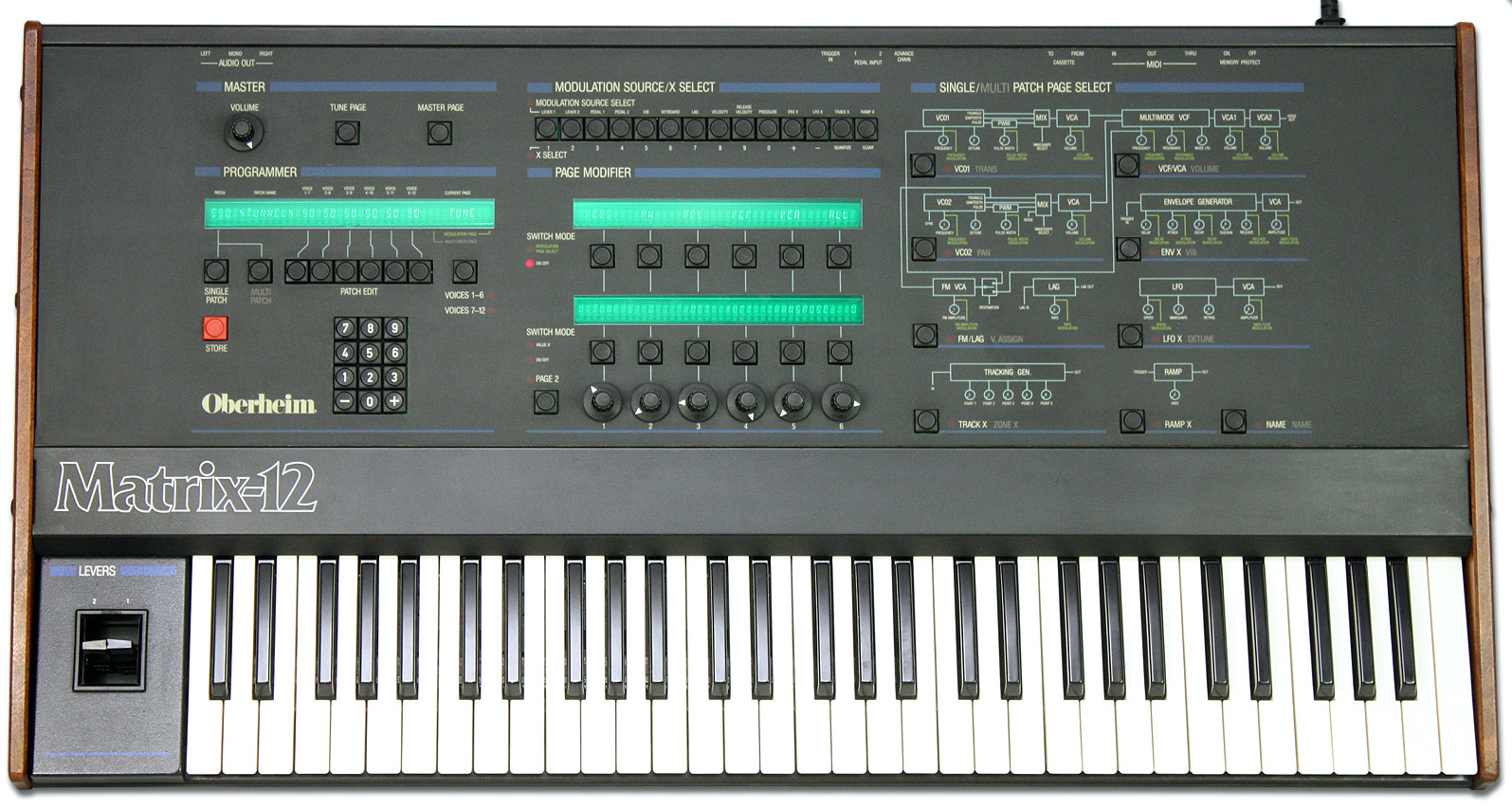

Пока музыканты и продюсеры находились под впечатлением от возможностей Xpander, Oberheim уже в 1985 году выпустили Matrix-12. Новая модель объединила два Xpander и 61-клавишную полноразмерную клавиатуру в одном корпусе. Передняя панель и расположение элементов управления у обоих синтезаторов были выполнены одинаково, за исключением кнопки для выбора тембров 1-6 или 7-12. Matrix-12 стал самым мощным и функциональным аналоговым синтезатором своего времени.
Синтезатор обладал 12-голосной полифонией — каждый голос формировался двумя VCO CEM3374, имел фильтр CEM3372 с 15 режимами, генератор FM-модуляции, пять огибающих, пять LFO и три генератора слежения. Важной особенностью, как и в Xpander, стала матрица модуляции, основанная на цифровой системе маршрутизации сигналов. Matrix-12 смело можно назвать самым совершенным устройством, из когда либо созданных Oberheim до этого момента.
Но была и обратная сторона медали — цена. Matrix-12 на момент выхода стоила 6399 долларов, что было в разы дороже устройств-конкурентов от Yamaha, Roland или Korg. Далеко не все музыканты могли себе позволить покупку такого инструмента. В основном клиентами становились либо такие известные артисты, как Vangelis и Herbie Hancock, либо студии или компании по прокату оборудования.

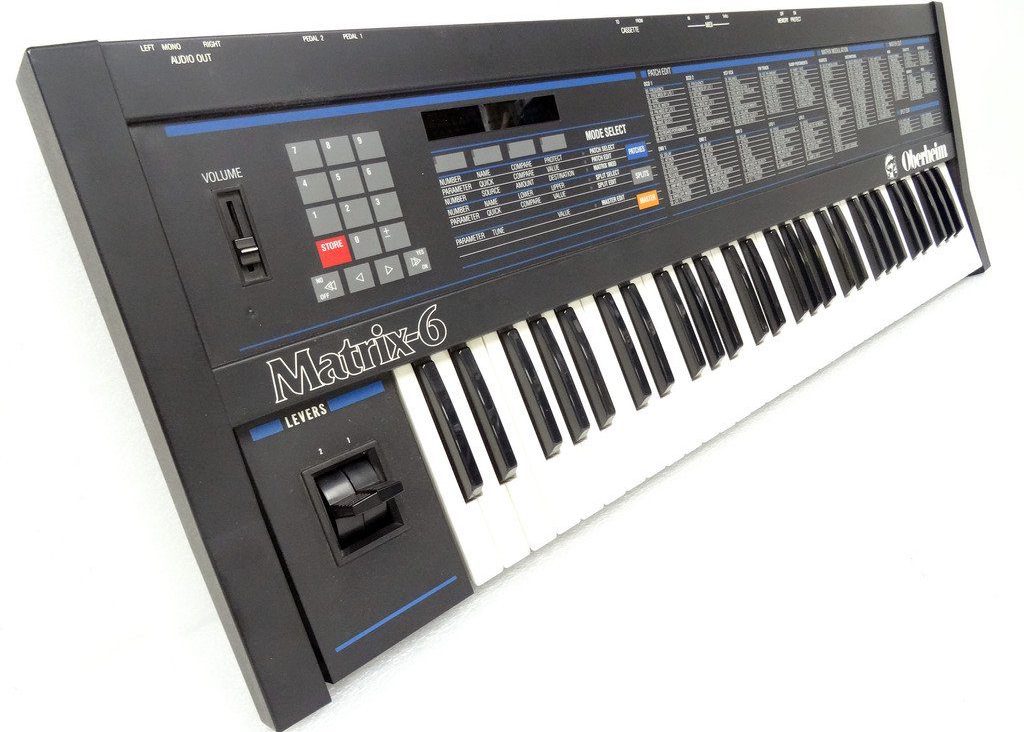

В попытке сделать более массовую версию и возместить издержки производства Matrix-12, в 1985 году компания Oberheim выпускает Matrix-6 — 6-голосный синтезатор с более скромной архитектурой и более дешевыми DCO на базе Curtis CEM3396.

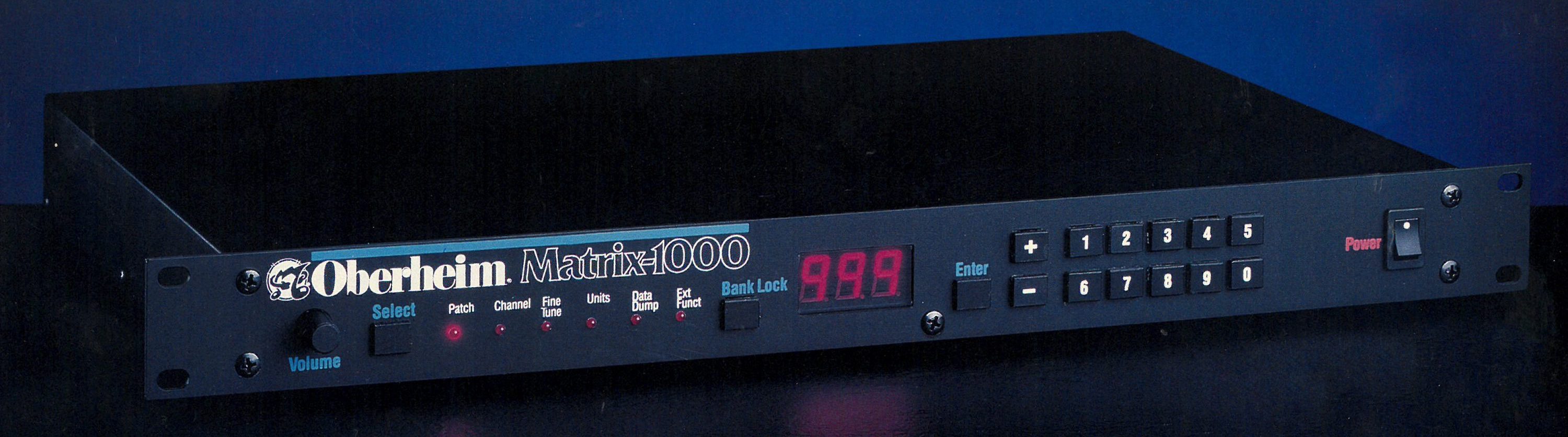

Спустя год выпустили рэковую версию Matrix-6R, а в 1988 году — Matrix-1000, которая представляла собой 1U рэковую версию исключительно с предустановленными настройками и памятью на 1000 пресетов. Но несмотря на все попытки улучшить продажи и положение компании, в 1988 году после второго банкротства Oberheim была приобретена компанией Gibson, а производство линейки Matrix остановили.
В течение долгих лет Xpander и Matrix-12 остались самыми гибкими и уникальными аналоговыми полифоническими синтезаторами, когда либо созданными. Эти модели нашли применение во множестве студий известных музыкантов: Human League, Depeche Mode, Nine Inch Nails, Nitzer Ebb, Sasha, Orbital, The Chemical Brothers, Hans Zimmer, Tangerine Dream и многие другие.
Архитектура звукового тракта
Matrix-12 — это аналоговый синтезатор с 12-голосной полифонией. Каждый голос состоит из двух VCO, построенных на культовых микросхемах CEM3374, разработанных специально для Oberheim легендарным Дугом Кертисом.
Осцилляторы способны генерировать треугольные, пилообразные и импульсные с изменяемой шириной волны. Они поддерживают жесткую синхронизацию и FM-модуляцию, где VCO2 выступает модулятором, а VCO1 — несущей, что открывает богатые возможности для создания металлических и гармонически насыщенных тембров. Также VCO2 позволяет генерировать шум.
Главная особенность Matrix-12 — его уникальный мультирежимный фильтр с многополосной конструкцией. Секция охватывает одно-, двух-, трех- и четырехполюсные версии всех типов фильтров.
15 различных конфигураций фильтрации, включая комбинированные режимы (например, двухполюсный высоких частот + однополюсный низких или трехполюсный фазовый + однополюсный низких), позволяют создавать невероятно сложные и подвижные тембры.
Возможность параллельного использования различных типов фильтров с общей частотой среза открывает безграничный простор для звуковых экспериментов.
Завершают аналоговый тракт два последовательно соединенных VCA. Такая архитектура позволяет разделить управление динамикой: например, назначить LFO на один VCA для создания тремоло, а огибающую — на другой VCA для контроля громкости. И это лишь один пример того, как продуманная архитектура расширяет выразительные возможности инструмента.
Цифровое управление и модуляция
Если рассматривать Matrix-12 детальнее, становится очевидно, что уникальность заключается в гибридной архитектуре. Хотя звуковой тракт из VCO, VCF и VCA — полностью аналоговый, управляется он цифровой системой.
В каждом голосе программно реализованы пять генераторов огибающей, пять LFO, три генератора слежения (tracking generators), четыре генератора пилообразного (ramp) сигнала и процессор задержки. Всего в распоряжении синтезатора 27 источников модуляции и 47 назначений.
Ключевая инновация — система матричной модуляции. Это виртуальное поле соединений, позволяющее связать любой источник с любым приемником. В каждом патче можно создать до 20 пользовательских маршрутов модуляции в дополнение к 12 фиксированным. Например, можно без проблем настроить, чтобы LFO модулировал частоту VCO1, скорость LFO при этом управлялась огибающей, а глубина — силой нажатия на клавишу. Фактически, каждый голос можно рассматривать как самостоятельный модульный синтезатор. В Matrix-12 добавили специальную страницу дисплея, позволяющая быстро прокручивать настроенные модуляции.
Нестандартные огибающие и LFO
Каждый голос включает пять огибающих DADSR, которые в отличии от обычных ADSR имеют в начале дополнительную фазу задержки с максимальным временем 2,5 с. Временные диапазоны этапов огибающей очень впечатляют: до 16 секунд для атаки и до 90 секунд для фазы затухания. Согласно информации Oberheim, при установке всех значений огибающей на максимум время работы огибающей может составлять до получаса.
LFO тоже выходят за рамки обычного источника модуляции. Помимо стандартных форм волны (треугольную, квадратную, восходящая и нисходящая пилообразные) доступны шум и случайный сигнал. Но наиболее интересным является режим Sample, который действует как генератор сэмплов и удержаний с частотой дискретизации, определяемой параметром Rate. Это отлично подходит для создания ступенчатых форм LFO, случайных сигналов с модуляцией частоты и многого другого. Каждый LFO имеет собственный выходной усилитель и встроенный генератор задержки для сглаживания резких сигналов.
Генераторы слежения (Tracking generators)
Редким и нестандартным решением в Matrix-12 стали три генератора слежения, которые могут изменять форму любого источника модуляции. Они служат в качестве пользовательских кривых, преобразуя входной управляющий сигнал в выходной сигнал модуляции, действуя как источники модуляции нестандартной формы.
Пользователь определяет пятиточечный график, преображающий входные значения в исходящие. Устанавливая точки на нелинейные последовательности значений, можно создавать более сложные формы модуляции. Например, используя LFO пилообразной формы на входе, можно создавать сложные модулирующие волны с пятью точками перегиба. А используя клавиатуру в качестве источника входного сигнала, можно сделать определенные аспекты звучания более или менее выраженными в разных регистрах.
Мультитембральность без компромиссов
Matrix-12 работает в двух режимах:
- Single - один звук на все 12 голосов. Редактирование всех доступных параметров влияет на все голоса одинаково.
- Multi-patch - каждый из 12 голосов может иметь собственную программу. Мультипатч содержит информацию о звучании каждого голоса, включая выбор MIDI-канала, панорамирование, транспозицию громкости и расстройку каждого голоса. Это позволяет создавать удивительные оркестровые полотна, где звуки «дышат» и перемещаются в стереопространстве.
Также все 12 голосов можно организовать в шесть определяемых пользователем зон на клавиатуре, которые могут перекрываться, разделяться и комбинироваться любым образом. Такая структура позволяет, например, создавать трехслойный звук, где каждый слой имеет свою полифонию, или разделение баса и лидов с перекрытием в середине. Но также есть возможность настроить воспроизведение всех голосов одной зоны в унисон для создания огромных двенадцатиголосных звуков в унисон.
Эргономика и управление

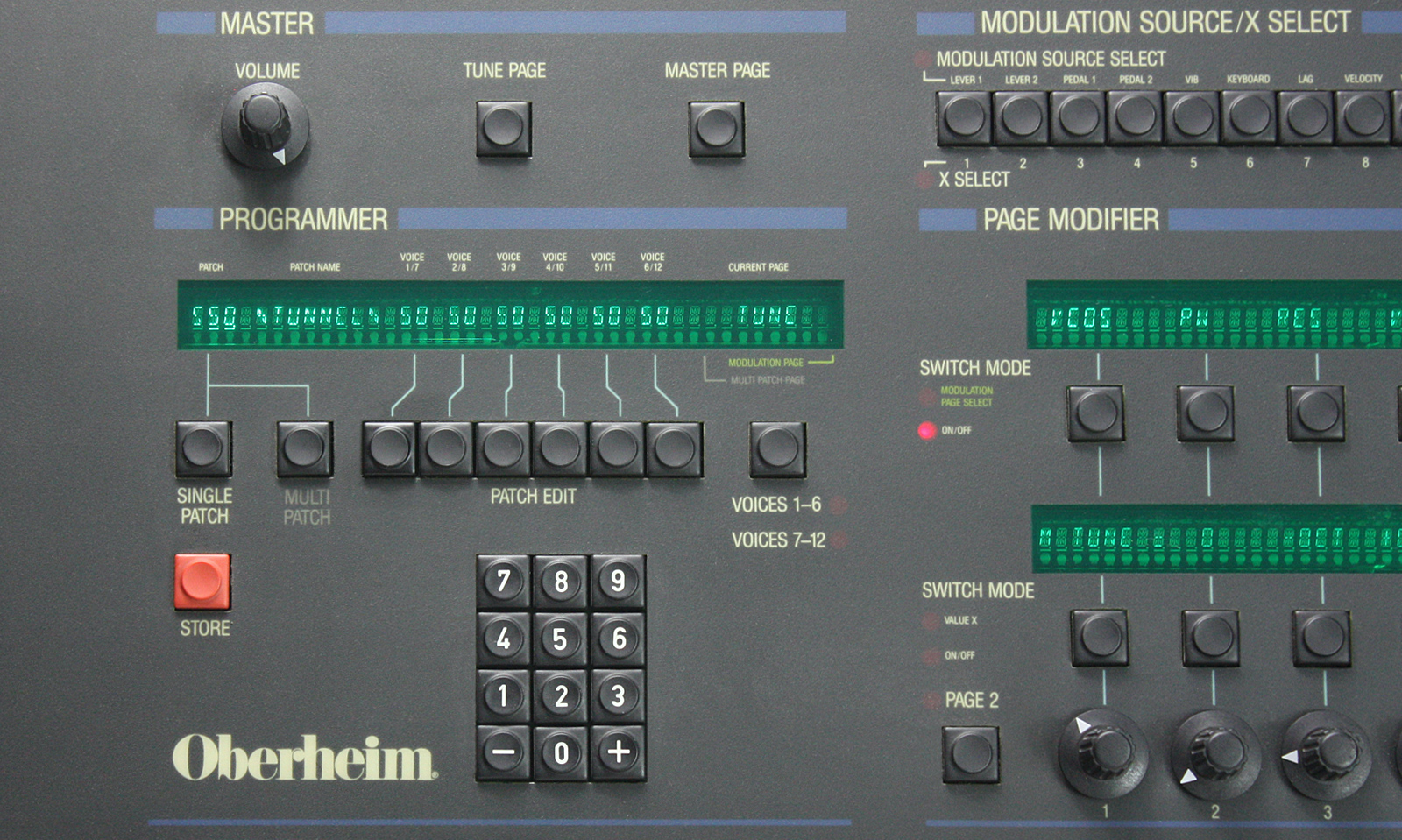

Несмотря на свою сложную структуру Matrix-12 очень понятен и удобен в программировании. Oberheim полностью сохранили расположение дисплеев и всех параметров из Xpander.

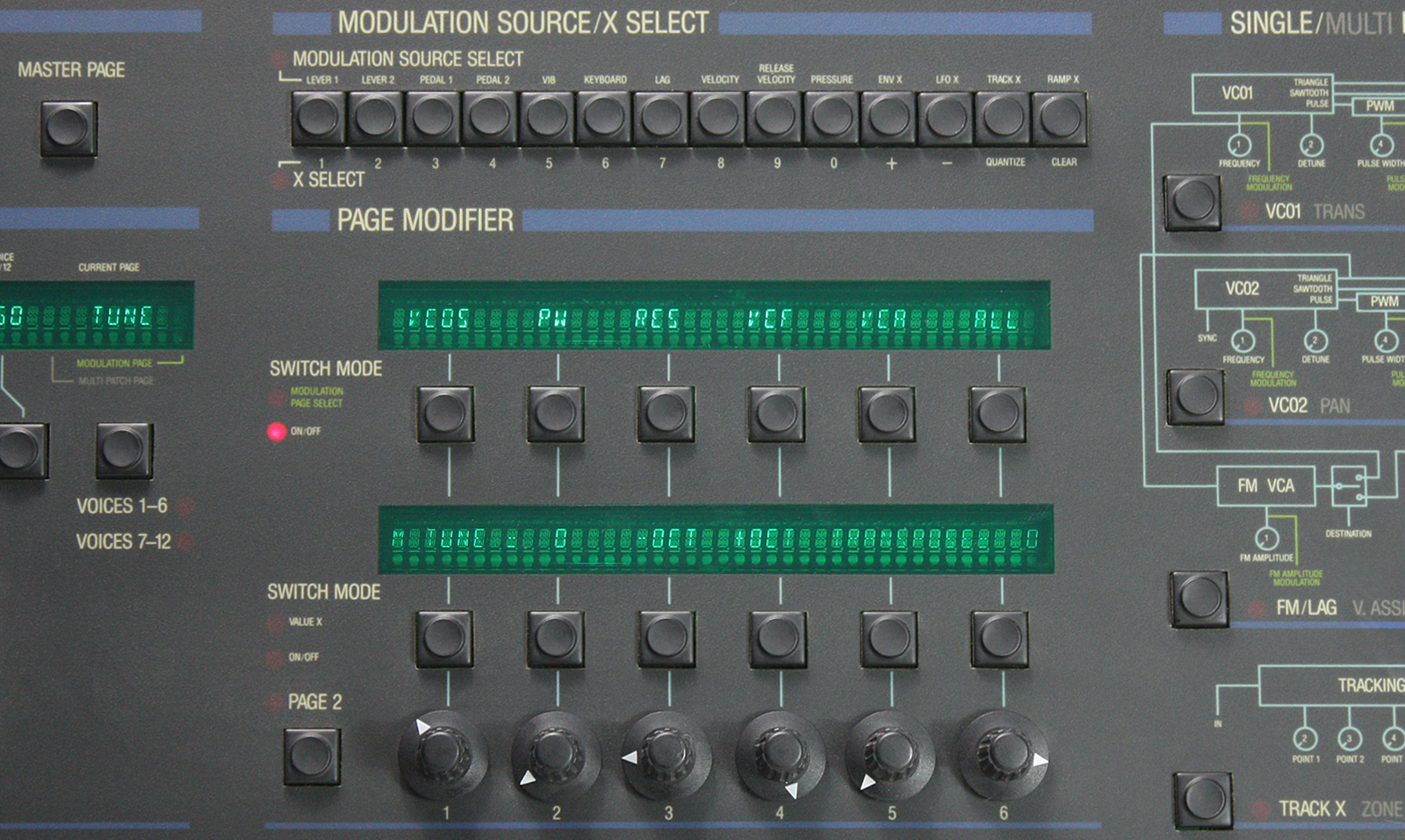

Для отображения информации используются 120-символьный флуоресцентный дисплей, интуитивная навигация по страницам и возможность одновременно видеть и редактировать шесть связанных параметров.
Шесть бесконечных энкодеров позволяют мгновенно менять значения, а специальная страница модуляции дает полный обзор всех активных соединений. Такой подход значительно упрощает и ускоряет работу с инструментом, поскольку не нужно тратить время на поиск и редактирование каждого параметра по отдельности.

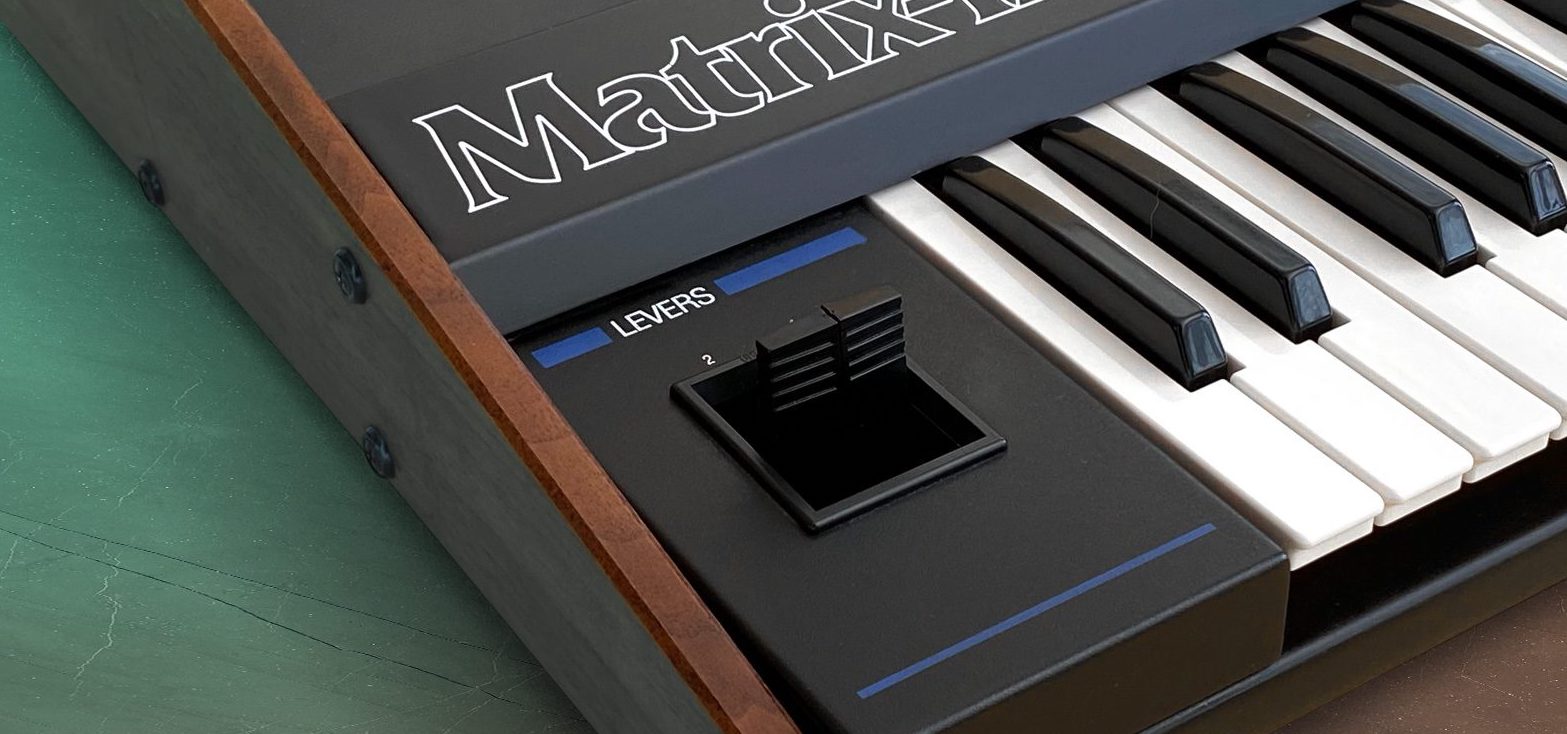

Вместо привычных колес модуляции и высоты тона Oberheim использовали рычаги — решение, которое многие музыканты считают более эргономичным, особенно при игре двумя руками.
Звуковая палитра
Предустановленные пресеты Matrix-12 разделены на 10 категорий по 10 звуков: Brass, Strings, Pianos, Rhythm Comps, Symphonic Ensemble, Pitched Percussion, Basses & Leads, Percussion, Effects и First Impression. Особенно впечатляют струнные и симфонические тембры — теплые, объемные и дышащие. Колокольчики и перкуссионные звуки с FM-обработкой звучат удивительно натурально.
А такие жемчужины, как Lead Wah, с его гитарной артикуляцией, эффектом вау-вау и фидбэком, управляемым вторым рычагом, демонстрируют выразительный потенциал инструмента.
Коммутация и MIDI
На задней панели Matrix-12 расположен полный набор разъемов доступных для синтезаторов середины 80-х: аудио стереовыход (включая отдельный выход Mono), разъемы MIDI In/Out/Thru, два входа для педалей и вход для триггер сигнала. Также от Xpander был унаследован переключатель защиты памяти и разъемы для кассет, при помощи которых можно сохранять и загружать пресеты в память устройства.
Каждой зоне можно назначить собственный MIDI-канал, а глобальные настройки позволяют тонко настроить взаимодействие с внешним оборудованием. Выбор передачи и/или приема MIDI также зависит от зоны. Доступ к глобальному управлению MIDI и параметрам передачи данных осуществляется через главную страницу (Master Page). Глобальное управление включает: выбор основного канала, распределение кодов контроллеров, масштабированный отклик на входящую информацию о силе нажатия, включение/выключение передачи смены патча и другие параметры.
Важно отметить полную совместимость с Xpander — патчи между этими инструментами можно передавать в обоих направлениях, но для этого потребуется специальное программное обеспечение.
Главным отличием между Matrix-12 и Xpander и преимуществом второго, было наличие отдельных выходов для каждого из голосов. Позже Oberheim выпустили дополнительный модуль для Matrix-12, позволяющий выводить все 12 голосов на отдельные выходы.
Клавиатура и экспрессия
Клавиатура Matrix-12 объединяет пять октав с полноразмерными клавишами. Клавиатура чувствительна к скорости атаки, силе нажатия (послекасанию) и скорости отпускания клавиш. Пять настраиваемых кривых отклика позволяют адаптировать инструмент под любой стиль игры, а отдельные шкалы можно даже настроить на работу с входными данными MIDI. Благодаря матрице модуляции, параметры клавиатуры можно использовать для управления практически любыми аспектами звука. Например, помимо привычных настроек амплитуды и частоты фильтра, можно настроить модуляцию FM, скорость задержки, скорость LFO или резонанс фильтра.
Влияние
Matrix-12 и его предшественник Xpander определили будущее аналогового синтеза на десятилетия вперед. Концепция матричной модуляции, впервые реализованная в этих инструментах, сегодня стала стандартом индустрии — матрицу можно встретить и в виртуальных синтезаторах, и во флагманских аналоговых устройствах. Oberheim предложили и реализовали эту концепцию первыми, на уровне опережающем свое время.
Оригинальные компоненты этих инструментов продолжают вдохновлять производителей и сегодня: знаменитый модуль фильтра Doepfer A-106-6, генератор слежения Flexshaper от Klavis, программная реинкарнация Matrix-12V от Arturia, позволяющая прикоснуться к магии оригинального устройства.
Найти сегодня оригинальный Matrix-12 — непростая задача, а цена будет варьироваться от 15 000 до 30 000 долларов США. Даже сегодня далеко не каждый цифровой, и уж тем более аналоговый, синтезатор способен реализовать такие возможности, где каждый из 12 голосов может быть полностью независимым синтезатором с собственной архитектурой и маршрутизацией.
Matrix-12 способен покрыть весь спектр аналогового звука: от теплых оркестровых полотен до агрессивных басов, от эмбиентных текстур до генеративных футуристических эффектов. По глубине и разнообразию тембров с ним не сравнится подавляющее большинство современных инструментов. Это устройство может стать целой вселенной для тех, кто воспринимает создание музыки как исследование.
