В начале 70-х годов в студийном оборудовании преобладали аналоговые технологии.

Например, для создания пространственных эффектов использовались в основном пленка, металлические пластины, пружины или специально подготовленные пространства с заданными параметрами реверберации и эха.

Цифровые эффекты находились в зачаточном состоянии. Именно в это время на авансцене появилась компания Eventide, в которой понимали ограничения аналоговых и потенциал цифровых технологий для обработки звука. И именно благодаря Eventide в студиях звукозаписи появился революционный рэковый процессор H3000.

История

Компания Eventide была основана в Нью-Йорке в 1971 году звукорежиссером Стивом Кацем (Steve Katz), инженерами Тони Аньелло (Anthony Agnello) и Ричардом Фактором (Richard Factor) и бизнесменом Орвиллом Грином (Orville Greene).

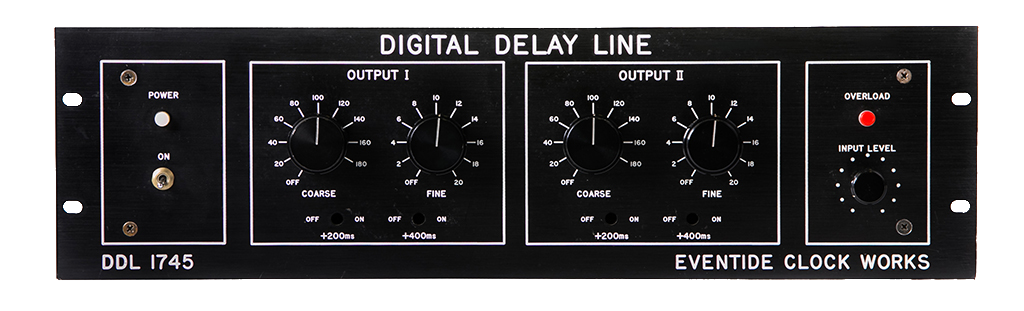

Первым устройством компании стал цифровой дилей DDL 1745. У прибора два независимых канала задержки с регулируемым временем от 0 до 200 мс. DDL 1745 был очень дорогим эффектом для того времени — его стоимость в 1972 году составляла 3800 долларов США (на сегодняшний день примерно 22 500 долларов). Но эта технология позволила заменить хрупкие и нестабильные пленочные эффекты эха и задержки.

В течении последующих нескольких лет было выпущено еще две улучшенные модификации DDL 1745A (1973) и DDL 1745M (1975).

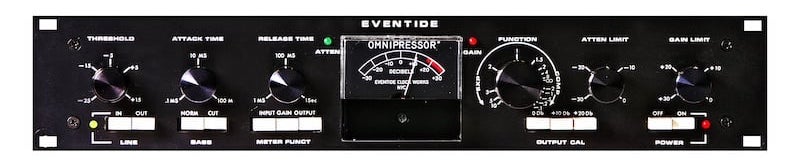

Упор на цифровые технологии не означал отказа от аналоговых. В 1972 Eventide выпускают два устройства основанные на аналоговых схемах — флэнжер/фэйзер PS 101 Instant Phaser и компрессор Omnipressor.

Harmonizer H910

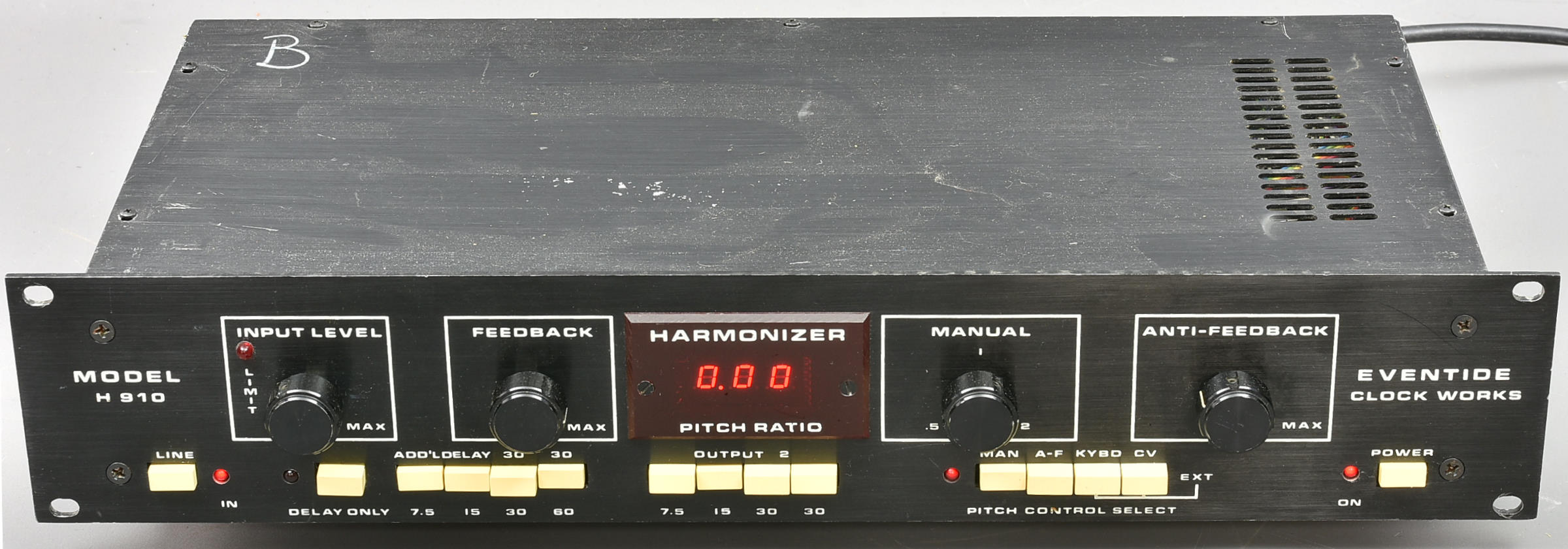

Уже в 1975 году Eventide совершают прорыв в производстве аудиоэффектов, выпустив первое полностью цифровое устройство семейства Harmonizer — H910, разработанный Тони Аньелло. Процессор эффектов позволял создавать различные типы задержек, питч шифтера (изменения высоты тона) в диапазоне двух октав, реверберации, а также нестандартные модификации звука.

Для создания задержки использовался метод хранения сэмплов в оперативной памяти, дискретные АЦП были разработаны Тони Аньелло (на основе ранней версии, созданной Ричардом Фактором). Eventide H910 стал крайне успешным устройством, которое использовали Frank Zappa, David Bowie, John Lennon, Brian Eno и другие звезды-современники того времени. Фактически H910 не только задал вектор развития компании, но и изменил будущее музыкальной индустрии.

Harmonizer H949

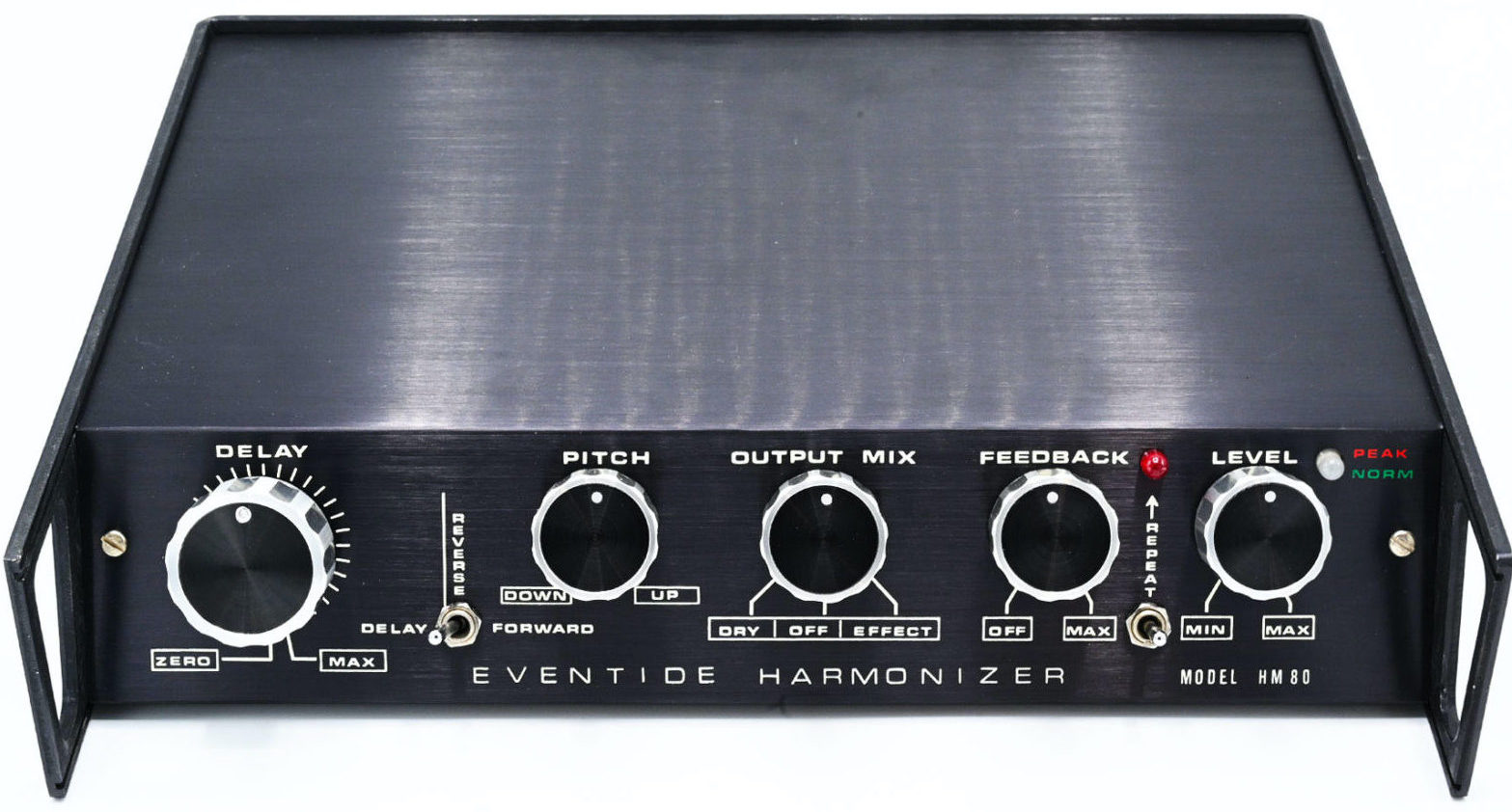

В 1978 году был представлен Eventide HM80 - компактная версия H910 для гастролирующих музыкантов.

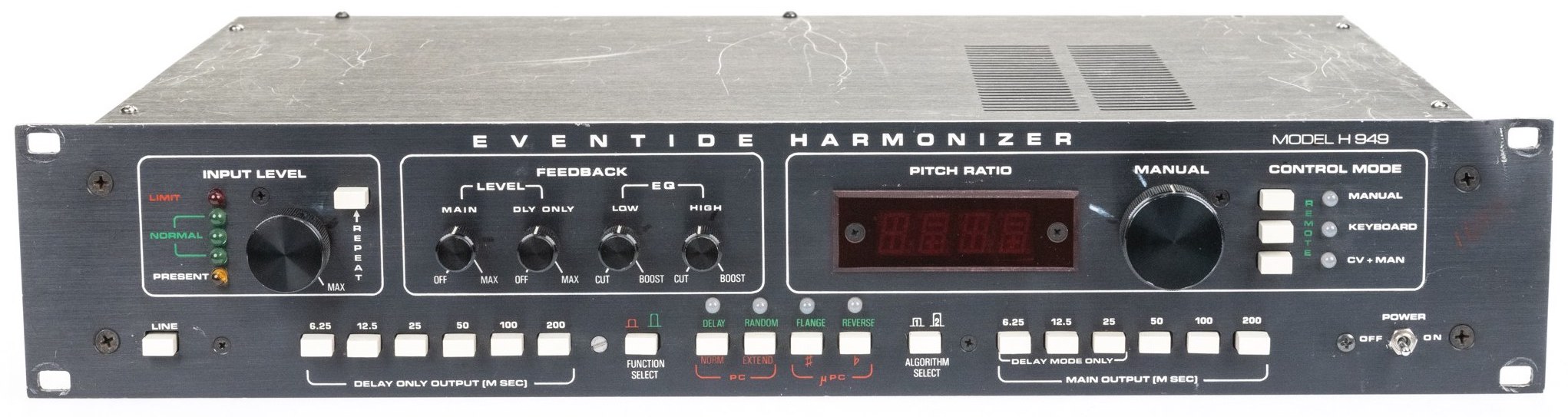

А в 1979 году - улучшенная версия гармонайзера H949 с платой ALG-3, в которой были исправлены, возникающие при эффекте смещения высоты тона артефакты. Помимо этого, в H949 был добавлен эффект флэнжера, увеличено время задержки, добавлены бесконечное повторение, обратные и случайные задержки и функция микросдвига высоты тона.

Harmonizer SP2016

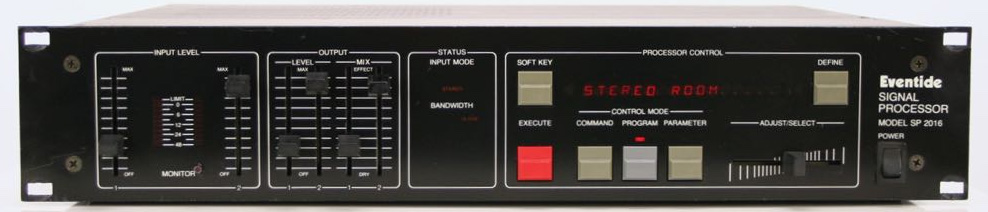

В 1982 году Eventide представили SP2016 — гибкий цифровой звуковой процессор с широкими возможностями различных эффектов. Помимо стандартных предустановленных производителем алгоритмов, каждый пользователь мог создать собственные программы эффектов на языке Pascal, загрузить их в микросхемы памяти EPROM и установить в свободные слоты внутри устройства. Считается, что именно с этим устройством в индустрию звукозаписи пришло всем известное сегодня понятие plugin.

Для разработки алгоритмов SP2016 Тони Аньелло нанял Роберта Белчера (Robert Belcher) и Кена Богдановича (Ken Bogdanowicz), которые позже стали известны в мире программных плагинов.

Хотя SP2016 не стал таким популярным, как другие устройства Eventide, он сильно повлиял на последующие продукты и внес большой вклад в развитие обработки аудиосигналов. Некоторые из алгоритмов SP2016 позже были использованы в H3000.

Harmonizer H969

В 1984 Eventide выпустили новый аудиопроцессор уже известной серии Harmonizer — H969. Мультиэффект был разработан звукорежиссером Джеффом Сасмором. H969 обладал более плавным алгоритмом питчшифтинга под названием ProPitch, имел повышенную точностью, а диапазон смещения был расширен на октаву. Но из за ряда внешних и внутренних факторов модель не получила большой популярности.

Harmonizer H3000

В 1987 году, объединив весь прошлый опыт, знания и новейшие технологии, компания выпускает стереофонический мультиэффект-процессор с MIDI-управлением H3000. По словам Белчера и Богдановича, основной задачей H3000 было быстрое и недорогое создание преобразователя высоты тона, при этом качество звука должно быть лучше, чем у предыдущих устройств. Другие эффекты, например, реверберация, планировались, как дополнительные.

H3000 обладал отличным от предшественников интерфейсом с возможностью программирования. 11 уникальных алгоритмов включали: стерео сдвиг высоты тона, реверберацию, различные виды задержек и эффекты модуляции. В памяти можно было хранить до 100 программ.

Архитектура и интерфейс

Несмотря на то, что H3000 — это аналоговое устройство, его алгоритмы разрабатывались на программной основе, а само устройство по сути было вычислительной платформой. Если у H910 было опции обновления программного обеспечения, то в SP2016 и H3000 можно было добавлять ПЗУ с программным обеспечением, дополнительными алгоритмами и пресетами.

Сегодня такую архитектуру можно сравнить со звуковыми картами от Universal Audio, оборудованными специальными DSP-процессорами, с помощью которых обрабатываются входящие сигналы.

В основе H3000 находятся три процессора Texas Instruments TSM 32010 для обработки сигналов и хост-процессор Motorola 6809 для работы программного пользовательского интерфейса. За аудио-цифровое преобразование отвечали АЦП Sony CX20018 и ЦАП Burr-Brown PCM53JP-V, которые обеспечивали качество звука 16-бит и 44,1 кГц.

Уровни аналогового входящего и исходящего сигналов программно контролировались микросхемами Analog Devices AD7524 на входе и AD7528 на выходе. (за разработку этой части отвечал Дэйв Дерр, основатель Empirical Labs).

Основу интерфейса управления составляли: двухстрочный ЖК-дисплей с подсветкой, четыре кнопки под дисплеем для выбора параметров меню, три кнопки для переключения разделов меню, большая ручка изменения параметров и 16 кнопок для ввода данных и выбора значений параметров.

Обработка происходила следующим образом:

• Аудиосигнал поступает в H3000 и при помощи АЦП преобразуется в цифровой формат.
• Пользователь поворачивает ручку энкодера, и команда изменения параметра передается на процессор Motorola 6809.
• Затем 6809 передает команду изменения процессорам Texas Instruments TSM 32010, которые в свою очередь изменяют аудиосигнал в цифровом виде в соответствии с параметрами заданными пользователем.
• Преобразованный сигнал передается в ЦАП и выходит в виде готового обработанного аудиосигнала.

Интересно, что у H3000 в течении более чем 10 лет не менялась конструкция. Это позволяло преобразовать старые версии устройств в более новые, просто обновив программное обеспечение с алгоритмами и пресетами.

Семейство H3000

С самого начала выпуска Eventide H3000 пользовался большим вниманием со стороны студий и музыкантов. Интерес поддерживался на протяжении многих лет, и это подталкивало компанию к выпуску новых усовершенствованных версий.

• H3000 (1987) — первая версия легендарного мультиэффект-процессора.
• H3000 S Studio (1988) — расширение памяти пресетов и 11 алгоритмов. Помимо набора из 57 стандартных заводских пресетов, в комплект набор из 48 программ, специально разработанных гитаристом Стивеном Вайем (Steven Vai).
• H3000 SE Studio Enhanced (1988) — количество алгоритмов расширено до 17, а пресетов до 200.
• H3000 B Broadcast Post Production (1990) — оснащен 14 алгоритмами и 72 заводскими пресетами, специально разработанными для радиовещания и звукорежиссуры.

Позже был выпущен еще ряд моделей Harmonizer, отличающихся алгоритмами и пресетами:

• H3000 B+
• H3000 B/LT
• H3000 D/SX
• H3000 D/SE
• H3500 DFX (Short Sampler)
• H3500 DFX/E (Long Sampler)
• H3500B DFX with HS322 (Short Sampler)
• H3500B DFX/E with HS395 (Long Sampler)

Серия устройств H3500 Ultra Harmonizer помимо широкого набора алгоритмов и программ была дополнена картой сэмплирования.

Эволюция

В середине 90-х годов компания Eventide продолжила линейку Ultra-Harmonizer серией устройств под названием DSP в основе которых был мощный цифровой сигнальный процессор с высококачественной обработкой аудиосигнала.

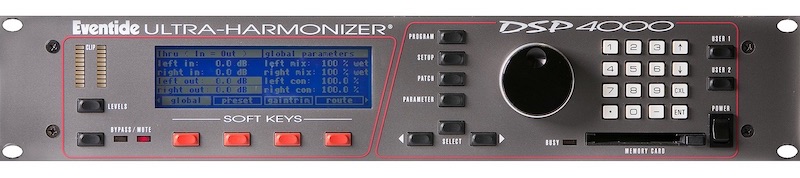

В 1994 году были выпущены DSP4000 и DSP4000B. Устройства значительно превосходили по мощности все предыдущие модели, получили цифровые и аналоговые входы и выходы, значительное расширение памяти пресетов с возможностью замены карт памяти, большой ЖК-дисплей для более удобной навигации, а также был добавлен редактора патчей Algorithm Construction Kit для создания пользователями собственных алгоритмов эффектов.

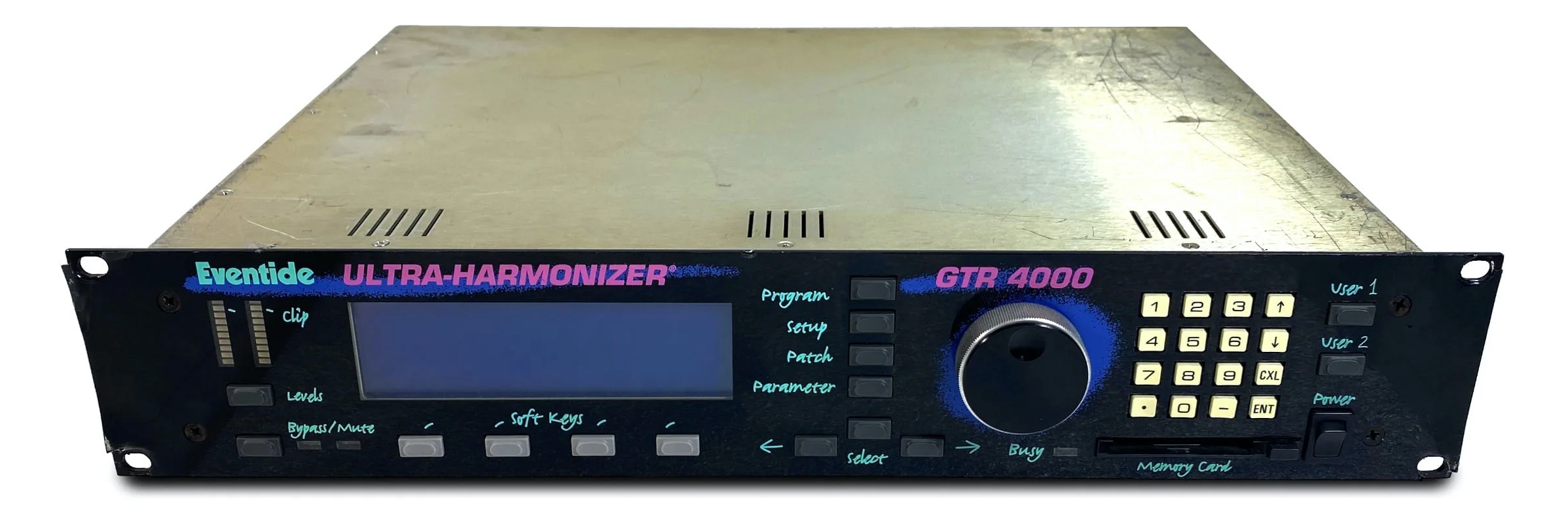

После успеха DSP4000 в 1995 году Eventide представили модель GTR4000, разработанную специально для гитаристов.

В 1999 году компания делает следующий шаг в эволюции устройств Ultra-Harmonizer - процессор Orville. Мощный 24-битный программируемый многоканальный цифровой аудиопроцессор с функцией UltraShifter. Устройство оснащено четырьмя входами и выходами, мощный процессор позволял реализовывать сложный алгоритм 4-канальной реверберации объемного звука, а алгоритм UltraShifter, разработанный для сохранения формант при изменении высоты тона, обеспечивал невероятно естественное качество звука.

Активное развитие программного обеспечения в начале 2000-х годов не могло остаться без внимания Eventide и уже в 2005 году компания выпускает первый набор плагинов в который вошли H3000 Band Delays и H3000 Factory. В 2017 релиз новейшего представителя серии Harmonizer – H9000, возродивший легендарную флагманскую линейку.

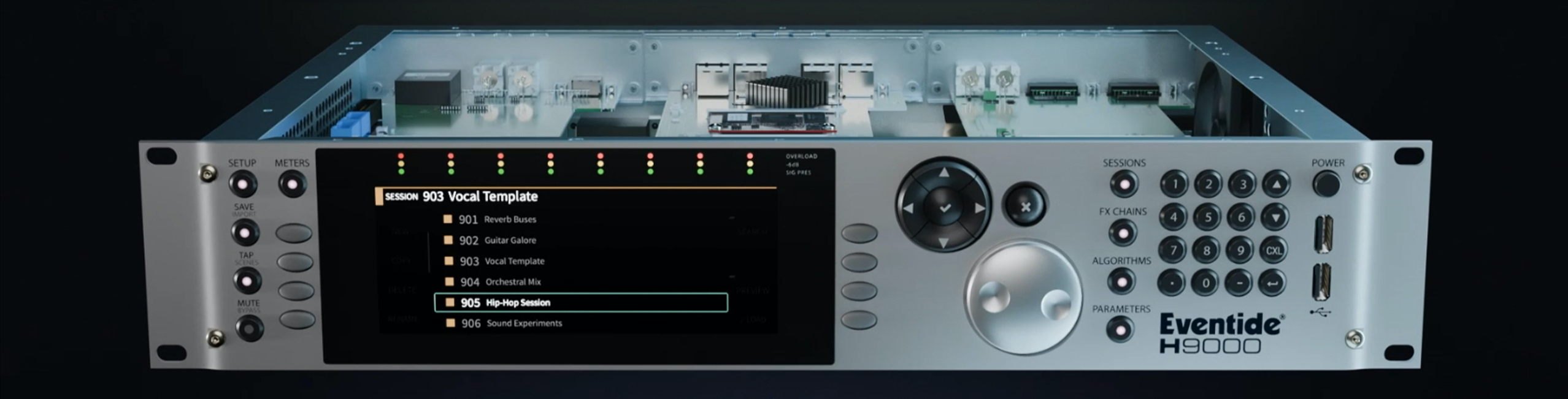

H9000 стал самым мощным, многофункциональным и дорогим устройством компании. Внутри H9000 находится 16 чипов DSP, управляемых четырьмя четырёхъядерными процессорами ARM, по восемь аналоговых входов и выходов, аудиоинтерфейс, а также возможность установки дополнительных модулей для полной поддержки сетевых протоколов MADI, DANTE и AVB. Определенно H9000 стал устройством мечты для множества сфер где используются звуковые процессоры, студии звукозаписи, постпродакшн, звуковой дизайн, живые выступления, вещание, театры и многие другие.

Наследие

В 2016 году H3000 Ultra-Harmonizer был включен в зал славы TEC Awards. Этот процессор мультиэффектов можно по праву считать студийным стандартом звукозаписи, а его необычный звук можно услышать в бесчисленном количестве записей, созданных после второй половины 80-х годов.

Многие инженеры Eventide создали собственные проекты и компании, по разработке музыкального студийного оборудования и программного обеспечения. Дэн Гиллеспи (Dan Gillespie) основал компанию Newfangled Audio, которая занимается созданием иновационных плагинов. А Дэйв Дерр (Dave Derr) в 1988 году создал знаменитую Empirical Labs Inc., которая производит один из самых известных современных компрессоров Distressor.

Кен Богданович (Ken Bogdanowicz) и Боб Белчер (Robert Belcher) — создатели одной из самых известных на сегодня компаний по производству аудиоплагинов — Soundtoys. На создание некоторых плагинов инженеров вдохновлял именно H3000: например, его алгоритмы можно найти в Microshift под названиями "Style I" и "Style II".

Компания Eventide также активно развивает наработки серии Harmonizer. В 2007 году вышла серия из четырех гитарных педалей под названием Factor, вдохновленная алгоритмами H3000. В основе PitchFactor находились алгоритмы сдвига высоты тона, гармонизации и задержки со сдвигом высоты тона, TimeFactor объединяла в себе алгоритмы задержки, ModFactor – модуляции, а всеми любимая Space – различные виды уникальной реверберации.

Серия педалей стала популярной не только среди гитаристов, но и отлично подходила для клавишников, продюсеров и любых других музыкантов. Устройства могли переключаться в моно или стерео, имели гитарные и линейные входы, разъемы MIDI для синхронизации и управления.

В 2013 году компания представила самую компактную версию серии Harmonizer, педаль эффектов H9. И внешне, и по сути H9 стала продолжением линейки гармонайзеров. Алгоритмы, используемые в педали были заимствованы у H3000 и последующих моделей серии.

Устройство предлагалось в двух версиях: H9 Max и H9 Core. Max поставлялась с полным набором алгоритмов, а Core — с урезанным, при этом пользователи могли докупить необходимые алгоритмы отдельно на сайте компании. Помимо управления программами с лицевой панели педали, Eventide разработали специальное приложение для iOS для более удобного управления через планшеты и смартфоны.

Сегодня многие классические эффекты, включающие алгоритмы серии Harmonizer очень точно воссозданы в виде плагинов и доступны на сайте компании. Плагин H3000 Harmonizer тщательно смоделирован и передает все тонкости и характер оригинального оборудования, содержит более 600 пресетов, специально разработанных для музыкального продакшена и звукового дизайна.
