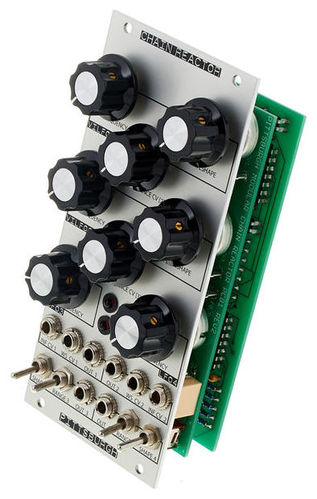

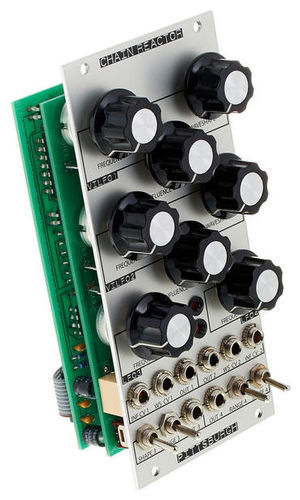

Модульный синтезатор Pittsburgh Modular Chain Reactor

Pittsburgh Modular Chain Reactor - квадрофонический генератор хаотических форм волны, управляемый влияющими напряжениями (Influence CV). Chain Reactor сочетает в себе два классических VILFO (Voltage  Influenced LFO) и два дополнительных свободно работающих LFO, что позволяет получить бесконечное количество хаотичных флуктуаций. Влияющие напряжения работают не так как стандартные управляющие напряжения. Принцип действия влияющих напряжений позволяет входящим управляющим напряжениям смешиваться причудливым образом с формой волны генератора, создавая при этом уникальные модуляции и паттерны.

Выходной сигнал каждого VILFO представляет из себя управляемую напряжением варьируемую форму волны, изменяющуюся от треугольной до прямоугольной. Если, например, типичный управляемый напряжением осциллятор меняет частоту в зависимости от входящего напряжения, то при схеме влияющих напряжений, часть сигнала подается на петлю обратной связи осциллятора. Результаты могут варьироваться от мало заметных до хаотичных. Незначительные результаты могут напоминать тремоло, смещения или мягкие повторы, в то время как более экстремальные установки вызовут непредсказуемые, ритмичные или хаотичные флуктуации частоты осциллятора.

Три источника модуляции прибора имеют отключаемые соединения для создания сложных модуляций без необходимости использовать пэтч-кабели. Выход LFO3 соединен со входом влияющих напряжений VILFO2, а выход VILFO2 соединен внутренне со входом влияющих напряжений VILFO1. Четвертый LFO не имеет предустановленных соединений, но может быть использован для модуляции формы волны VILFO1 и VILFO2.

Технические характеристики:

• Модульный формат: Eurorack.
• Размер: 12hp.
• Глубина: 36.5 мм.
• Потребляемый ток: 45 мА.

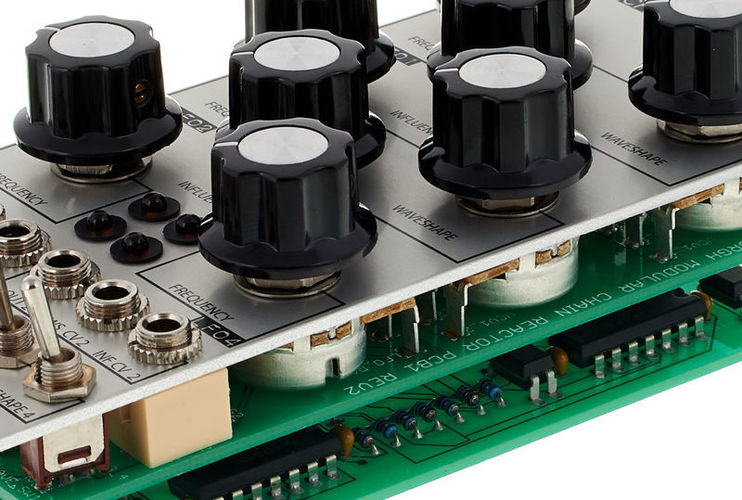

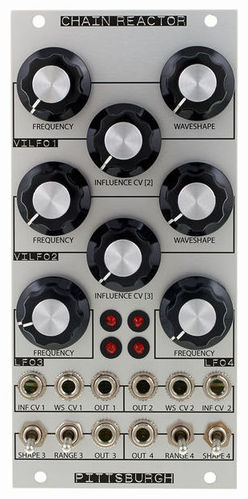

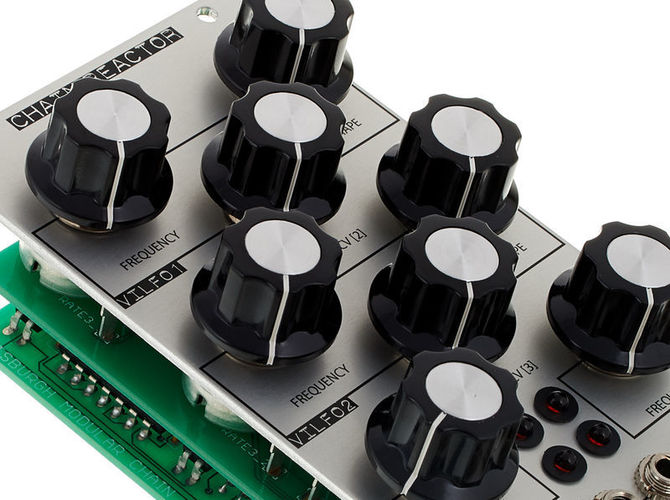

• Управление: VILFO1 Frequency Knob – ручка регулировки частоты VILFO1; VILFO1 Influence CV Knob - ручка регулировки аттенюатора входа Influence CV1; VILFO1 Waveshape Knob – ручка регулировки формы волны выходного сигнала (от треугольной до прямоугольной) также функционирует в качестве аттенюатора входа WS CV1; VILFO2 Frequency Knob - Knob – ручка регулировки частоты VILFO2; VILFO2 Influence CV Knob - ручка регулировки аттенюатора входа Influence CV2; VILFO2 Waveshape Knob – ручка регулировки формы волны выходного сигнала (от треугольной до прямоугольной) также функционирует в качестве аттенюатора входа WS CV2; VILFO3 Frequency Knob – ручка регулировки частоты VILFO3; VILFO4 Frequency Knob – ручка регулировки частоты VILFO4; LFO3 Shape 3 Switch – переключатель формы волны; LFO3 Range 3 Switch – переключатель диапазона частот LFO3; LFO4 Shape 4 Switch – переключатель формы волны; LFO4 Range 4 Switch – переключатель диапазона частот LFO4.

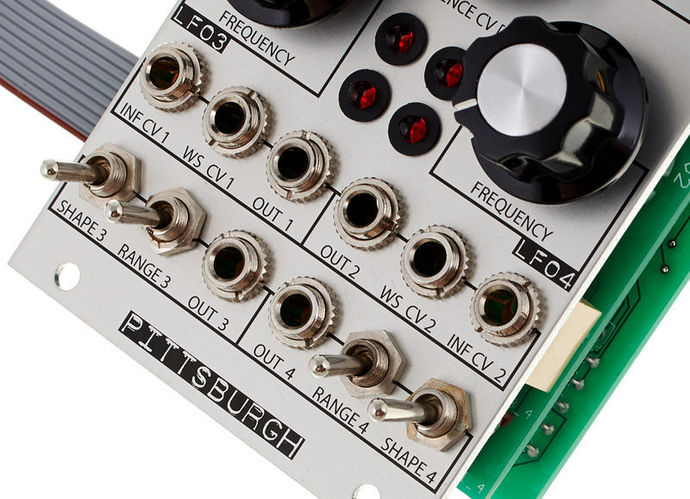

• Входы и выходы: VILFO1 INF CV 1 Jack – influence CV вход; VILFO1 WS CV 1 Jack – VILFO1 выход, вход CV формы волны; VILFO1 OUT 1 Jack - VILFO1 выход формы волны; VILFO2 INF CV 1 Jack – influence CV вход; VILFO2 WS CV 1 Jack – VILFO2 выход, вход CV формы волны; VILFO2 OUT 1 Jack – VILFO2 выход формы волны; VILFO3 OUT 3 Jack – VILFO3 выход формы волны; VILFO4 OUT 4 Jack – VILFO4 выход формы волны.
