Модульный синтезатор Endorphin.es Shuttle Control

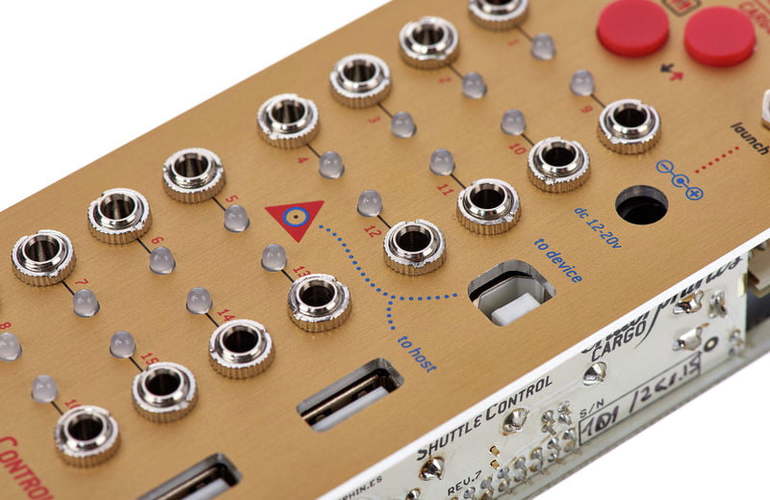

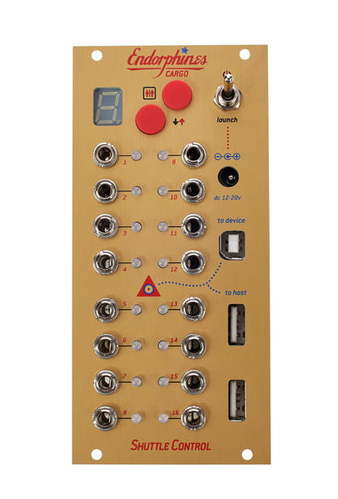

Endorphin.es Shuttle Control — модуль интерфейса MIDI / CV в формате Eurorack, способный принимать USB-MIDI одновременно на разных USB-входах. Разъем to device может принимать управляющие сигналы с планшета или PC / Mac, а разъем to host позволяет принимать сигналы от USB-MIDI клавиатур и контроллеров. Поступающие MIDI-сигналы способны передаваться через 16 разъемов CV. На выходы также могут быть назначены LFO и триггеры.

Назначения также можно создавать на компьютере с помощью редактора. Можно создавать и сохранять до 16 различных пресетов, вызываемые через модуль. В наличии восемь полифонических настроек, с помощью которых могут быть реализованы различные шкалы CV (1 В / окт, 1,2 В / окт, Гц / В и т. Д.). Это позволяет одновременно обращаться к разным VCO, работающим с разными шкалами CV.

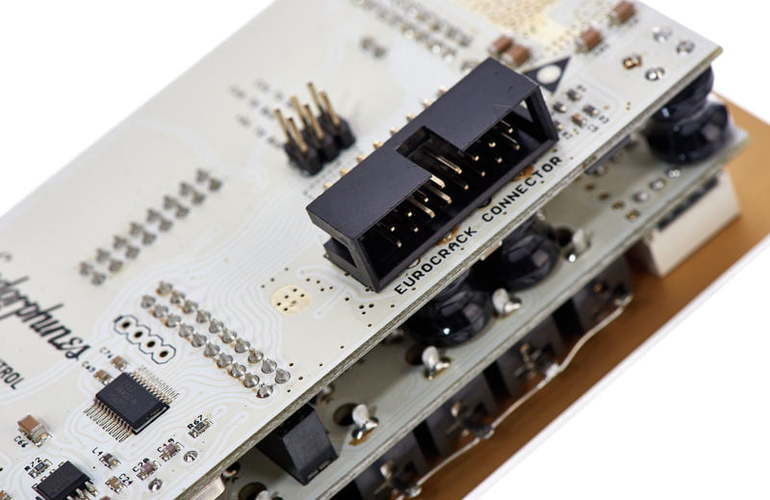

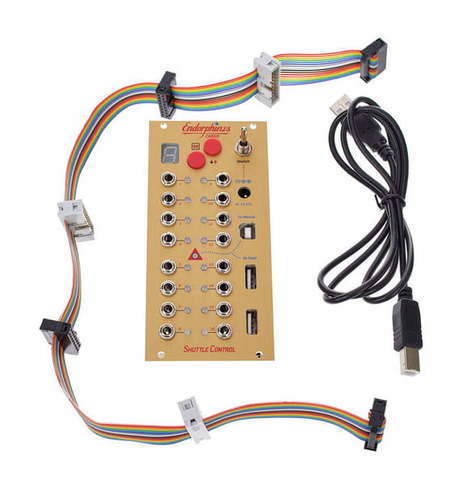

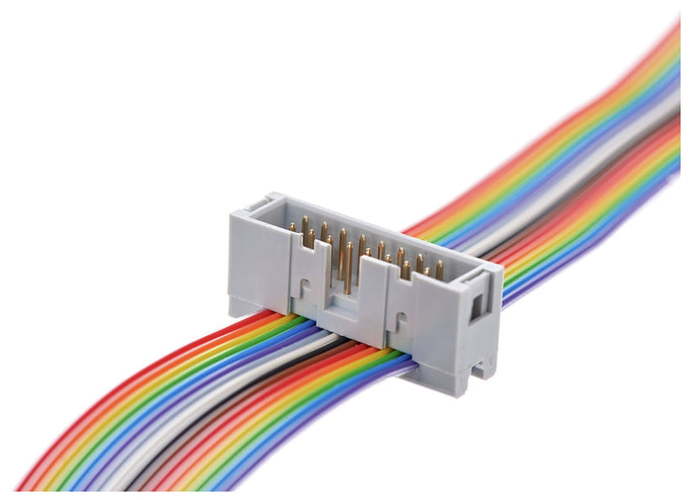

Модуль можно использовать в качестве источника питания для небольшой модульной системы. Он имеет вход для источника питания с напряжением 12-20 В постоянного тока. Может передавать рабочее напряжение к шести модулям по длинному ленточному кабелю. Разъемы USB способны обеспечивать питание +5 В, что позволяет подключать светодиодную лампу.

Особенности Shuttle Control:

• 12-битный модуль преобразователя USB-to-MIDI-to-CV с 16 произвольно назначаемыми каналами;
• Одновременная работа USB-устройства и хоста с использованием 32-битного процессора ARM Cortex-M3 с тактовой частотой 120 МГц;
• Внутренний блок питания способен работать от автомобильного прикуривателя, аккумулятора или адаптера питания 12-20 В постоянного тока;
• Для подключения к Mac / PC или устройствам iOS не требуются драйверы;
• До 8 голосов полифонии, полифоническое послекасание, MIDI clock, Tap Clock/LFO, двунаправленная передача USB-MIDI и другие MIDI-события могут быть переведены в CV;
• Поддержка MPE;
• Дополнительные порты USB / DIN MIDI, расширяемые с помощью Shuttle Mate.
