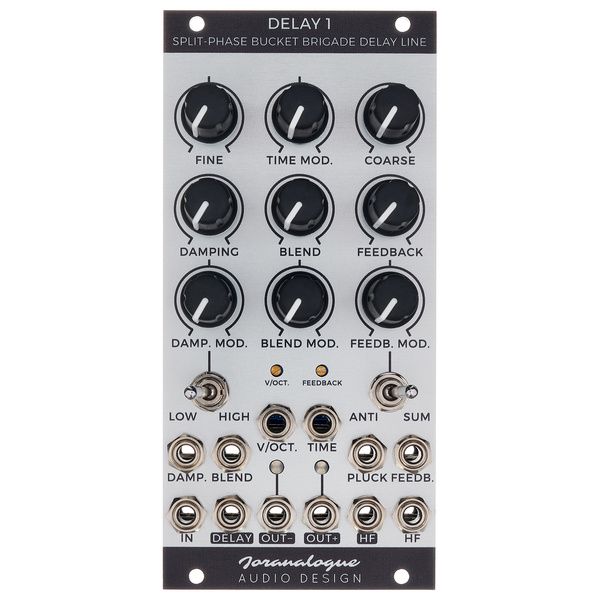

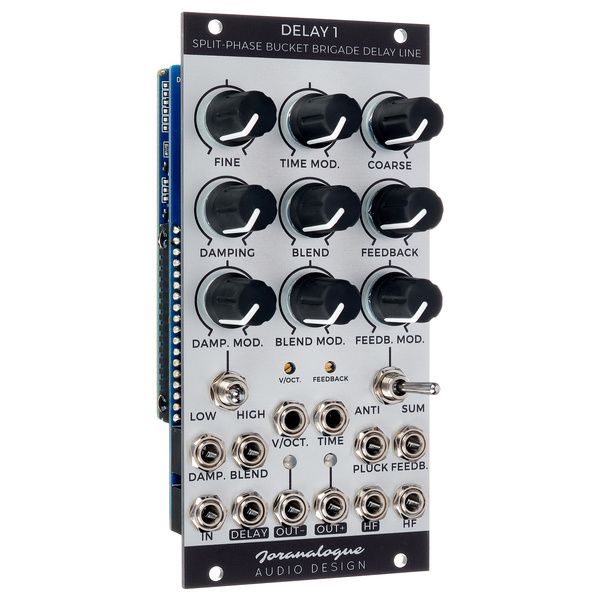

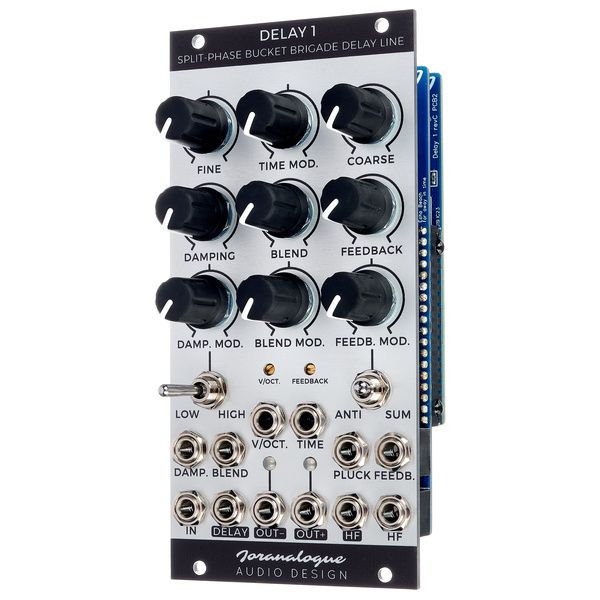

Модульный синтезатор Joranalogue Audio Design Delay 1

Joranalogue Audio Design Delay 1 — Eurorack-модуль задержки на базе bucket brigade device (BBD). В основе схемы лежит цепочка конденсаторных «ячеек», передающих сигнал с высокой тактовой частотой, формируя задержку без цифровой буферизации. Интегрированный высокочастотный VCO генерирует тактовый сигнал BBD с диапазоном времени задержки от 1 до 50 мс. Повышение частоты тактирования свыше 20 кГц минимизирует характерный «clock whine» BBD, сохраняя при этом широкий диапазон временных параметров. Модуль оснащён продвинутой схемой драйва BBD и высокоэффективной цепью, снижающей шум и искажения при различных уровнях сигнала без потери динамики. Топология split-phase формирует два различных dry/wet выхода (аддитивный и субтрактивный микс), что позволяет использовать Delay 1 для гребенчатой фильтрации и пространственных эффектов. Помимо классических chorus, flanger и echo, модуль поддерживает синтез Karplus–Strong благодаря входу pluck с интегрированным генератором шумового транзиента и 1 В/окт отклику тактового VCO. Разработан и произведён в Бельгии.

Особенности Delay 1:

• Диапазон времени задержки: 1–50 мс;
• Повышенная частота тактирования для снижения BBD clock noise;
• Split-phase топология с аддитивным и субтрактивным dry/wet выходами;
• Параметры blend, feedback и damping (фильтрация в цепи обратной связи);
• Положительная и отрицательная обратная связь с низко- и высокочастотной фильтрацией;
• Вход pluck для Karplus-Strong синтеза с интегрированным генератором шумового транзиента;
• 1 В/окт отклик тактового VCO;
• Вход и выход высокочастотного BBD clock для синхронизации нескольких модулей;
• Импедансно-компенсированные выходы с двухцветной LED-индикацией;
• Фронтальный трим-потенциометр калибровки;

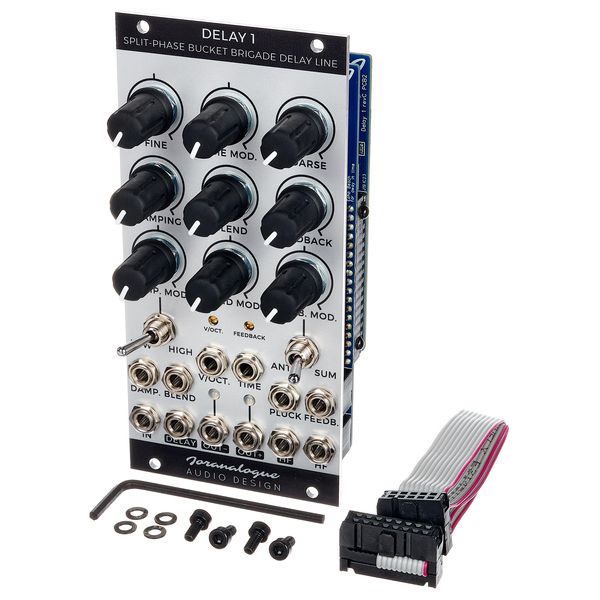

• Премиальный монтажный комплект и кабель Eurorack 16-to-10 pin;
• Аналоговая конструкция с защитой питания и поляризованным разъёмом.
