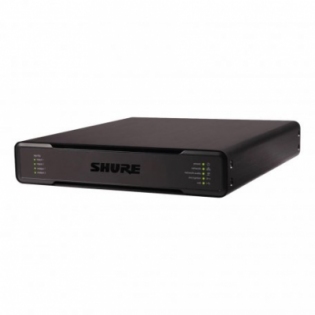

Центральный блок Shure P300-IMX

Общие характеристики P300-IMX:

• Тип: процессор для аудиоконференций;
• Потребляемая мощность: макс. 17.5 Вт;
• Вход: 2 х 3-контактный блочный соединитель (активная симметричная);
• Выход: 2 х 3-контактный блочный соединитель (симметризованный по импедансу);
• Мобильный: TRRS 3.5 мм;
• Соединения USB: USB 2.0, Тип B, один порт имеет 2 входных и 2 выходных канала (Summed mono);
• Сетевые соединения (Цифровая аудиотехнология Dante): RJ45, 10 входных каналов Dante, 2 выхода;
• Полярность: неинвертируемый, любой вход на любой выход;
• Питание: 802,3 при Тип 2 (PoE Plus), класс 4;
• Управляющее приложение: для браузеров с поддержкой HTML5;
• Рабочая температура: от −6,7°C до 50°C;
• Рассеивание тепловой энергии: макс. 17,5 Вт (60 BTU/ч), типично 14,6 Вт (50 BTU/ч);
• АЧХ: +1, -1.5 дБ; 20 - 20 000 Гц;
• Цифровая аудиотехнология Dante: частота дискретизации 48 кГц, разрядность 24;
• USB Звук: частота дискретизации 44,1, 48 кГц, разрядность 16, 24;
• Задержка без учета задержки Dante: Dante 1-8 in до Dante out (AEC enabled): 12.5 мс; Dante 1-8 in до Dante out (AEC disabled): 5.8 мс; Dante 9-10 in до Dante out: 1.8 мс; Analog in до Analog out: 2.2 мс;
• Требования к кабелю: категория 5e или выше (рекомендуется использовать экранированный кабель);
• Размеры: 40 х 210 х 226 мм;
• Вес: 1.71 кг.

Аналоговые соединения (Block Connectors):

• Динамический диапазон: 20 – 20 000 Гц, по шкале А, типично; аналоговый – Dante: 113 дБ; Dante – аналоговый: 117 дБ;
• Эквивалентный входной шум: 20 – 20 000 Гц, по шкале А, вход с оконечной нагрузкой 150 Ом; Line: -86 дБВ; Aux: -98 дБВ;
• Суммарный коэффициент гармонических искажений: при 1 кГц, 0 дБВ Вход, 0 дБ аналоговое усиление, <0.05%;
• Коэффициент подавления синфазного сигнала: симметричный источник 150 Ом при 1 кГц, >50 дБ;
• Входной импеданс: 9.6 кОм;
• Уровень клиппирования входа: Line: +27 дБВ, Aux: +15 дБВ;
• Выходной импеданс: 80 Ом;
• Уровень клиппирования выхода: Line: +20 дБВ, Aux: +0 дБВ, микрофон: -26 дБВ.

Подключения мобильных устройств (разъем 3,5 мм):

• Разводка контактов: штырь - аудиовход (левый), кольцо 1 - аудиовход (правый), кольцо 2 - земля, втулка - аудиовыход (To Phone);
• Динамический диапазон: 20 – 20 000 Гц, по шкале А, типично; аналоговый – Dante: 99 дБ, Dante – аналоговый: 90 дБ;
• Эквивалентный входной шум: 20 – 20 000 Гц, по шкале А, вход с конечной нагрузкой 20 Ом, -95 дБВ;
• Суммарный коэффициент гармонических искажений: при 1 кГц, 0 дБВ Вход, 0 дБ аналоговое усиление, <0.05%;
• Входной импеданс: 3.7 кОм;
• Уровень клиппирования входа: +4 дБВ;
• Выходной импеданс: 1.4 кОм;
• Уровень клиппирования выхода: выход с оконечной нагрузкой 2.2 кОм, -20 дБВ.
