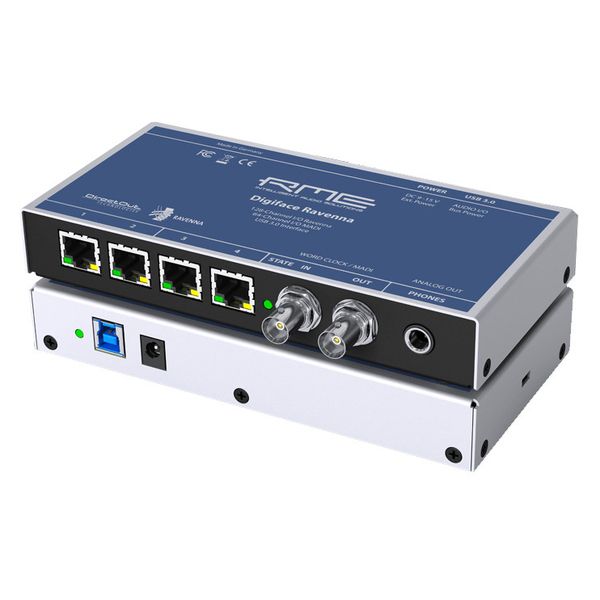

Звуковая карта RME Digiface Ravenna

RME Digiface Ravenna — аудиоинтерфейс с поддержкой сетевых протоколов RAVENNA и AES67, предназначенный для работы с системами Audio-over-IP в мобильных и студийных конфигурациях. Устройство объединяет сетевые и традиционные цифровые форматы, включая MADI и Word Clock, обеспечивая до 128 каналов ввода-вывода по USB 3.0 при частоте дискретизации до 192 кГц. Конструкция интерфейса основана на модели Digiface Dante и оснащена модулем RAVENNA, разработанным компанией DirectOut. Благодаря интеграции фирменных технологий SteadyClock FS и TotalMix FX, Digiface Ravenna обеспечивает высокоточное тактирование, гибкую маршрутизацию и стабильную работу как в связке с компьютером, так и в автономном режиме. Интерфейс оснащён портом Ethernet (RJ45) с поддержкой скоростей 100 Мбит/с и 1 Гбит/с, функцией Auto MDI-X и светодиодной индикацией состояния подключения. На аппаратном уровне реализованы протоколы RAVENNA, AES67, ST 2110-30/31 и ST 2022-7, что обеспечивает совместимость с современными AoIP-сетями вещательного и студийного стандарта. Поддерживается до 32 потоков (streams) и до 128 каналов в режиме Single Speed, 64 каналов в Double Speed и 32 в Quad Speed. Тактирование может осуществляться как от PTP-сети, так и от внутренних или внешних источников. Настройка выполняется через веб-интерфейс, globcon-контроль или систему NMOS IS-04/05. Раздел MADI включает коаксиальные вход и выход (BNC, 75 Ом) с поддержкой режимов 56 и 64 каналов, а также S/MUX для частот 96 и 192 кГц. Максимально достижимое число каналов через MADI — 64 при 48 кГц и 16 при 192 кГц. Интерфейс может функционировать как мобильный RAVENNA/MADI-конвертер без подключения к компьютеру. Для мониторинга предусмотрен аналоговый наушниковый выход (6,3 мм TRS) с динамическим диапазоном до 113 дБ (A-взвеш.), низким уровнем искажений (THD + N ≈ 0,0017 %) и максимальной мощностью 50 мВт на нагрузке 1 кОм. Выход может использоваться также в качестве линейного для дополнительного стереомикса. Система TotalMix FX позволяет создавать неограниченное число независимых сабмиксов и управлять маршрутизацией всех входов, воспроизведений и аппаратных выходов в реальном времени. Возможна удалённая работа через приложение TotalMix Remote на iOS, macOS и Windows.

Особенности Digiface Ravenna:

• Поддержка протоколов RAVENNA, AES67, ST 2110-30/31, ST 2022-7;
• До 128 каналов ввода/вывода при 44,1–192 кГц;
• Интерфейсы: RAVENNA (1 × RJ45), MADI I/O (BNC), Word Clock I/O (BNC), наушниковый выход 6,3 мм TRS;
• Режимы работы: USB 3.0 или автономный конвертер RAVENNA/MADI;
• Сетевой контроль через веб-интерфейс, globcon и NMOS IS-04/05;
• Частоты дискретизации: 44,1–192 кГц, ±12,5 %;
• Синхронизация по PTP, внутреннему или внешнему тактовому источнику;
• Динамический диапазон наушникового выхода — 113 дБ (A-взвеш.);
• THD + N: −95 дБ (0,0017 %);
• Выходной уровень наушников +9,5 dBu при 1 кОм нагрузке;
• Полнофункциональный TotalMix FX с удалённым управлением через TotalMix Remote;
• Поддержка Talkback, Main/Phones и Mute Groups в режиме Control Room;
• Питание по шине USB 3.0 (с возможностью автономной работы);
• Компактный и лёгкий корпус, удобный для мобильного использования.
