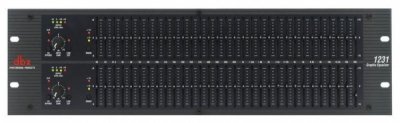

Эквалайзер Dbx 1231

Описание Dbx 1231-EU
Двухканальный 31-полосный 1/3 октавный графический эквалайзер.

В модельном ряду американской компании dbx появилась новая серия устройств – «двенадцатая» серия графических эквалайзеров. Область применения обусловлена их небольшой стоимостью: они займут нишу в недорогих системах звукоусиления.

dbx 1231 обеспечивает усиление/подавление сигнала от +/–6 до +/-15 дБ. Предусмотрены регуляторы чувствительности по входу со светодиодным индикатором перегрузки (+22 дБ). Уровень выходного сигнала отображается на 4-сегментных светодиодных индикаторах (от -3 дБ до +18 дБ). Обход работает на реле (Hardwire Bypass), соответствующая кнопка отключает графический эквалайзер, но не влияет на уровень входного сигнала и работу обрезного НЧ-фильтра. В момент включения обхода на передней панели загорается красный светодиод. Также предусмотрена возможность переключения диапазона усиления/подавления с соответствующей светодиодной индикацией. Если переключатель стоит в положении «+/–6 дБ», то светодиод горит желтым цветом, если в положении «+/– 15 дБ» - красным.

В эквалайзерах применяется обрезной фильтр Бесселя (с постоянной фазовой характеристикой), с частотой 40 Гц и добротность 18 дБ/октава.
Коммутационный интерфейс состоит из трех видов разъемов: XLR, barrier strip и ¼-дюймовых Jack. Все три типа разъемов могут использоваться для коммутации с симметричными или несимметричным сигналом. Можно использовать одновременно несколько выходных разъемов, однако объединенная параллельная нагрузка не должна превышать 600 Ом. Входные и выходные каскады защищены от радиочастотных и электромагнитных помех специальными фильтрами.

Несмотря на невысокую стоимость, при производстве новых устройств используются только высококачественные компоненты, что обеспечивает соотношение сигнал/шум менее 0,005% и динамический диапазон 115 дБ в пределах 20 Гц – 20 кГц.

1. Разъемы: 1/4" TRS, XLR, barrier strip
2. Импеданс:
3. симметричный сигнал 40 кОм
4. несимметричный сигнал 20 кОм
5. Макс. входной уровень: >+21dBu
6. CMRR: >40 дБ, типично >55 дБ на 1 кГц

• Разъемы: 1/4" TRS, XLR, barrier strip
• Импеданс:
• симметричный сигнал 200 Ом
• несимметричный сигнал 100 Ом
• Макс. выходной уровень
• на 2 кОм и более >+21dBu
• на 600 Ом >+18 dBm

•
  Рабочий диапазон: 20 Гц – 20 кГц, +0.5/-1 дБ
• Общий частотный диапазон: от <10 Гц до >50 кГц, +0.5/-3 дБ
• Динамический диапазон: 115 дБ
• Соотношение сигнал/шум: 97 дБ
• Искажения + шум: <0,005%
• Напряжение питания: 100/120/230 В, 50/60 Гц
• Потребляемая мощность 24 Вт
• Размеры: 89 x 483 x 201 мм
• Вес: 3,9 кг
