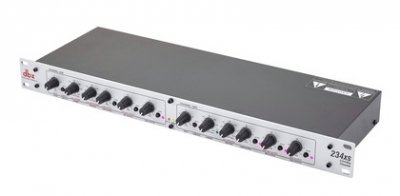

Кроссовер для звука Dbx 234 Xs

Модель 234 Xs от производителя Dbx является аналоговым двухканальным кроссовером с 4 полосами моно и 3 стерео.

Главные преимущества 234 Xs:

• Оснащен прикрученными (защита от отсоединений кабелей при рывке) к шасси входами-выходами – балансовыми дифференциальными с разъемами типа XLR.
• Для предохранения параметров от случайных сбоев на заднюю панель вынесена часть компонентов управления. К ним относятся переключатель режимов четыре моно полосы/три стерео (на лицевой панели находятся зеленые светодиоды для отображения статуса), селекторы вида x10 для выбора частот на каждом канале (активность диапазонов тоже видна на передней панели) и гнезда выходов моносуммирования НЧ. Вначале устанавливается способ работы на двух задних переключателях, затем переключателем моносуммы НЧ выхода сабвуфера выбирается есть/нет.
• Для обоих каналов предусмотрен регулятор чувствительности +/-12 дБ и усиления входа, обрезной углубленный фильтр на 40 Гц HPF (высокого порядка) для удаления ненужных НЧ помех (выход сабвуфера, суммирующий).
• Встроены фильтры модели Линквица-Рили 24 дБ/окт высокого профессионального стандарта.
• В каждом ВЧ и НЧ выходе всех каналов имеется переключатель фазы/отключатель режимов и независимый регулятор уровня на выходе со значениями от 0 до +6 дБ. Последний позволяет отключить звук на определенных выходах и согласовать уровень, первый – без изменений в системе выводит выход из связки. Если требуется, переключатели реверса фазы трансформируются в выключатели mute.
• Рукоятки контроля эргономичные.
• Процессор обеспечен интегрированным блоком питания, что выгодно отличает устройство от аналогичных с внешним блоком.
• Современное оформление.

Основные спецификации:

• Относится к кроссовером с четырьмя моно и тремя стерео полосами.
• В обоих каналах есть обрезной фильтр НЧ. Частота среза – 40 Гц.
• Функции индивидуальной настройки для уровня и инверсия фазы для каждого выхода.
• Разъемы выполнены на XLR.
• Встроенный блок питания.
• Возможно суммирование НЧ каналов в один.
• Предусмотрены дискретные регуляторы.
• На обоих каналах имеется контроль за коэффициентом добротности версии x10 range.
• Текущий режим виден на ряде светодиодов состояния моно-стерео.
• Входы исполнения TRS 1/4 дюйма с защитой РЧ и электронной несимметрией/симметрией. Импеданс выше 25 кОм и более 50 кОм соответственно. Максимум входного уровня свыше +21 dBu. Значение коэффициента подавления синфазной помехи на 1 кГц более 40 дБ, а типично – выше 55 дБ.
• Выходы реализованы на TRS 1/4 дюйма с РЧ защитой и электронной несимметрией/симметрией. Максимум выходного уровня на 2 кОм более +21 dBu.
• С +0/-0,5 дБ полоса пропускания 20-20 000 Гц.
• Частоты при +0/-3 дБ меньше 3-больше 90 000 Гц.
• Сигнал к шуму +4 dBu с полосой 22 кГц.
• Выход High-Mid выше 92 дБ.
• В режиме моно выход Low Mid более 94 дБ, High-Mid свыше 92 дБ и Mid больше 93 дБ.
• Режим моно и стерео, выход High более 91 дБ.
• Для каждого выхода выделен переключатель реверса фазы.
• Для любого входа невзвешенный динамический диапазон превышает 106 дБ.
• Значение коэффициента гармонических искажений + шум меньше 0,004 % (+4 dBu), 1 кГц и ниже 0,04 % (+20 dBu), 1 кГц.
• Менее -80 дБ перекрестные помехи, 20-20 000 Гц.
• Кроссовер: частоты при стерео режиме НЧ/ВЧ 45-960 Гц (450-9600 Гц) x10 при моно режиме НЧ/СЧ 45-960 Гц (450-9600 Гц), x10 и СЧ/ВЧ 45-960 Гц (450-9600 кГц), x10. Изменяемое число полос, фильтр типа Линквиц-Рили, крутизна спада 24 дБ/окт.
• С 50 Гц напряжение питания 230 В.
• Потребляется мощность 15 Вт
• Размер в рэке 1U.
• Серебристое оформление.
• Габариты 44x482x175 мм.
• Вес 1,8 кг.
