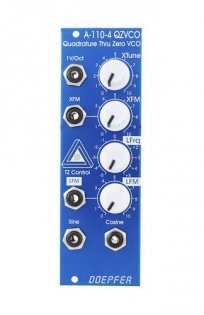

Модульный синтезатор Doepfer A-110-4 Thru Zero Quad VCO SE

Модуль-синтезатор Doepfer A-110-4 Thru Zero Quad VCO SE имеет осциллятор, который может одновременно генерировать синусный и косинусный сигналы. Термин «Thru-Zero» означает, что генерируются даже «отрицательные частоты». Но это немного вводящий в заблуждение термин, поскольку отрицательные частоты не существуют, просто направление волн может изменяться в зависимости от линейного управляющего напряжения. Эта специальная версия оснащена синей анодированной, передней панелью и белыми регулировочными ручками.

Основное преимущество А-110-4 по сравнению с другими Thru-Zero ГУН (Генератор управляемый напряжением) является то, что конструкция использует в основе синусоидальные / косинусные волны. Они не являются производными от других форм волн (например, пилообразных или треугольник) обработанных с помощью эффекта «Waveshaping». Скорее синус и косинус волны являются основой ГУН, что приводит к генерации очень чистых волн с минимальным искажением и обертонами.

Модуль имеет две секции управления, линейную и экспоненциальную.

Экспоненциальная секция включает:

• Элемент управления XTune;
• Вход 1V / Oct;
• Вход XFM с соответствующим аттенюатором XFM.

Экспоненциальное управляющее напряжение представляет собой сумму этих трех напряжений.

Линейная секция включает:

• Элемент управления LFrq;
• Вход LFM с соответствующим аттенюатором LFM.

Линейное управляющее напряжение представляет собой сумму этих двух напряжений.

Отличительные особенности:

• Двухцветный светодиод используется для отображения полярности линейного управляющего напряжения (красный = положительный, желтый = отрицательный);
• Частотный шаг выходов синус / косинус определяется управляющими напряжениями обеих секций (LFrq-регулятор и регулятор XTune совместно с входами 1V / Oct и XFM);
• Возможность использовать вход LFM для изменения линейного управляющего напряжения с помощью внешнего управляющего напряжения (как правило, другой синусоидальный ГУН, например A-110-4, но можно использовать самый обычный ГУН). Линейная модуляция другим осциллятором с использованием нулевой характеристики генерирует звуковые спектры, которые не могут быть получены от осциллятора без функции «Thru-Zero».

Технические характеристики:

• Выходной уровень: 10 Vpp
• Ширина: 40,3 мм;
• Глубина: 60 мм (измеряется от задней стороны передней панели);
• Потребляемый ток: 90 мА (+ 12V) / 30мА (-12V).
