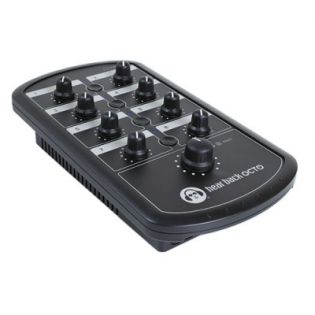

Hear Back OCTO Mixer

Hear Back OCTO Mixer – микшер для цифровой системы персонального мониторинга Hear Back OCTO. Встроенное крепление позволяет разместить микшер на микрофонной стойке. Используя микшер, подключенный к хабу с помощью кабеля CAT5e, можно локально управлять уровнями 10 аудио каналов (каналы 1-8 и стерео AUX). Устройство оснащено мощным усилителем для наушников со стерео выходами 1/8” и 1/4”. Для подключения к усилителю напольных мониторов предусмотрены линейные выходы Left/Mono и Right.

Микшер снабжен регуляторами уровня для каждого канала и регулятором общей громкости Master Volume. Возможна работа в режиме Link, объединяющем два моно канала в стереопару. Питание устройства осуществляется по шине HearBus. Предусмотрена индикация питания, неисправности усилителя наушников и включения режима Link для каждой пары входов. Для подключения внешнего источника аудиосигнала имеется стереовход AUX.

Особенности OCTO Mixer:

Подключается к хабу OCTO с помощью кабеля CAT5e;
Позволяет локально управлять уровнями 10 каналов аудио;
Оснащен 24-битными ЦА преобразователями;
Общая задержка системы менее 1,5 мс;
Мощный и качественный усилитель для наушников с индикатором неисправности;
Режим Link объединения каналов в стереопару.

Файлы для скачивания

Инструкция для Hear Back OCTO (English) (PDF 2 Мб 552 Кб)

Технические характеристики OCTO Mixer:

Тип: микшер для системы цифрового персонального мониторинга Hear Back OCTO;
Количество управляемых каналов: до 10 (1 – 8 и AUX);
Управление: регуляторы громкости 1 – 8, регулятор Master Volume, емкостные кнопки Link;
Индикация: неисправность усилителя для наушников, питание, режим Link;
Установка: на стандартной микрофонной стойке (5/8" 27) или настольной;
Размеры: 130 x 237 x 64 мм;
Вес: 0.45 кг.

Мощность усилителя для наушников микшера (на канал):

При нагрузке 8 Ом, THD менее 0,001%: 342 мВт;
При нагрузке 8 Ом, THD менее 0,1%: 412 мВт;
При нагрузке 600 Ом, THD менее 0,001%: 185 мВт;
При нагрузке 600 Ом, THD менее 0,1%: 190 мВт.

Линейный выход микшера:

Частотный отклик: 20 Гц – 20 кГц, +/-0.16 дБ;
THD+N: 0.004% (1 кГц, +18 дБu), 0.008% (20 Гц - 20 кГц, +4 дБu);
Интермодуляционные искажения: 0.02% (+4 дБu, 60 Гц/ 7 кГц);
Перекрестные искажения: менее -85 дБ @ 1 кГц;
Задержка: менее 1.5 мс.

Входы/выходы:

Выходы для наушников: 1x TRS 1/8" и 1x 1/4", небалансные стерео;
Линейные выходы микшера: 2x TRS 1/4", балансные (L/моно или стерео);
Макс. выходной уровень микшера (аналоговый): +28 дБu (микшированный сигнал);
Вход Aux микшера: TRS 1/8", небалансный стерео.
